「LUCKY STUN穿透」使用Cloudflare的页面规则固定和隐藏网页端口

2024.07.14

在STUN穿透环境中使用WEB服务​

在之前的教程中我们已经通过lucky实现了较为安全的WEB访问 详见：链接
但这些是建立在拥有公网IP的情况下（IPv4/IPv6）

动态端口带来的麻烦​

由于STUN穿透所获得的端口是动态的 即每次穿透都有一定的“生存时间”
超过这个时间后端口号会再此次发生变化 变化的时间和变化后的端口号都是不确定的
这也意味着要在STUN穿透后使用web服务需要不停更的换端口 是一件比较麻烦的事情

在之前我们已经实现了BT下载软件监听端口的自动更换 详见：链接
以及 Minecraft Java的服务器联机端口的固定 详见：链接

不过BT下载器依靠追踪器（tracker）和DHT网络自动化的获取 其他节点的端口和地址
而 Minecraft Java 版依赖 SRV记录 来获取端口号
在HTTP和浏览器不支持上述特性所以我们无法使用这些方法

“隐藏端口”和固定端口​

固定端口 这个问题自然是针对STUN穿透的 其并不局限于WEB服务
而“隐藏端口”这个概念更多由有公网的家宽用户提出
这里简单的说明一下这两个概念

  • 固定端口
    这个概念非常好理解 即使总是用固定的端口号进行访问 无需更换端口号

  • “隐藏端口”
    对于大部分协议协议来说所谓的 “隐藏端口” 其实是指的是不指定端口号
    即使用默认端口进行连接

    在浏览器中当不指定端口号的时候会使用HTTP/HTTPS的默认端口
    HTTP中这个默认端口是80 而HTTPS是443

所以能做到“隐藏端口” 其实也是做到了 固定端口
对于在STUN穿透后使用web服务的用户来讲固定端口是一个迫切的需求

而对有公网的家宽用户来说 “隐藏端口” 也是一个有吸引力的选择
因为一般的家庭宽带是封堵 80和443端口的 （有些地方IPv6是不封的）

可用的解决方法​

所以在STUN穿透后使用WEB服务亟待解决的就是端口号的不固定和不确定

使用邮件进行通知端口变化​

在稍早前的教程中我们实现了使用邮件来通知端口变化 详见：链接
有了邮件的通知我们只需要在访问的时候手动附加端口号即可

这一方案可用于任何使用TCP/UDP协议的程序
但这样仍然比较麻烦 需要查看邮件内容并在访问时手动输入端口

使用HTTP重定向​

好在HTTP有自己的特性 重新定向
其可以改变端口和地址这为固定端口提供了可能

  • 使用 Cloudflare 进行重定向

    cloudflare （下文简称CF）使用CF的重定向服务可以同时实现
    “隐藏端口”和固定端口 当然这需要有域名托管在CF上 这也是本文将要介绍的方案

  • 使用免费FRP服务器转发端口

    与CF的重定向类似 但此方案是通过FRP映射出一个固定端口
    此端口仅用于重定向（使用lucky）通入站的请求到STUN穿透的端口
    不然所有访问流量都会通过FRP服务器

    这个方案的好处是可以使用免费的动态域名 理论上可以做到一分钱不花
    可以轻松的实现固定端口但要实现 “隐藏端口”可能有些困难
    要看免费FRP服务器80/443端口是否可用

  • 使用免费短链服务进行重定向

    其实与CF的重定向方案差不多 但是目前没有找到比较好的供应商

网络环境优化和STUN穿透规则设置​

当然最重要的还是STUN穿透能够成功
若无法穿透则后面的这些内容都无从谈起
相比起BT下时的穿透 给web服务的穿透会更加简单一些

网络环境优化​

尽管大部分stun穿透教程都会强调必须是全锥型NAT才能穿透
但这其实指的是最外面一层的运营商NAT 而大部分的运营商NAT都是全锥型的

不过现在的家庭网络环境中几乎都存在多层NAT 而NAT类型测试只能测出其“最差”的一层
其很可能显示为"端口受限（锥）型NAT" 这其实是由于 路由器/光猫上的NAT造成的

不过这并不会影响我们使用stun穿透 可以按照这篇教程进行网络优化 教程：链接

优化到只剩一层运营商NAT和 和一层光猫/路由器 NAT
共两层NAT 且NAT类型检查结果不为对称型即可进行穿透

NAT测试工具​

Github 项目下载地址： 链接
网盘下载地址: 链接
密码:NAT

nat-testing-tool-1

旧版测试

如果结果出现 UDP block 可以尝试更换上方的服务器
测试结果不为对称型即可

  • Full Cone 》全锥形
  • Restricted Cone 》地址受限锥形
  • Port-Restricted Cone 》（地址和）端口受限锥形
  • Symmetric 》 对称形

示例

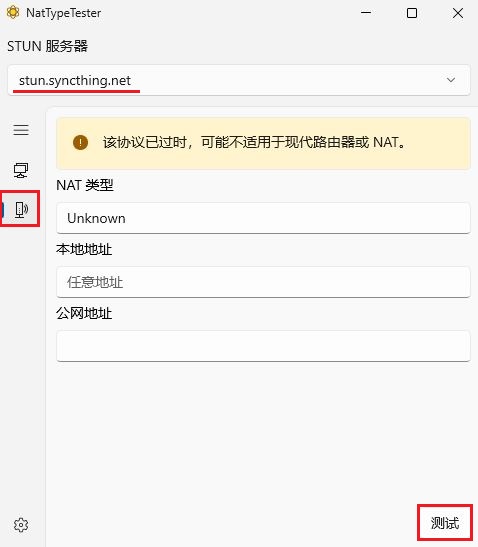

nat-testing-tool-old-version-test

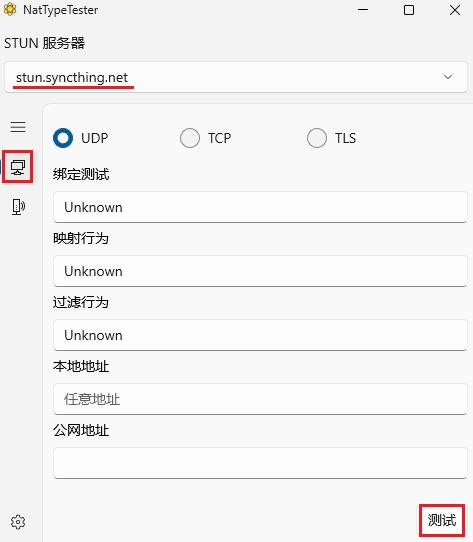

新版测试

如果绑定测试出现 failed 可以尝试更换上方的服务器
测试映射行为 为 EndpointIndependent 则表示可以穿透
即以E开头 若出现A开头则不能穿透

示例

nat-testing-tool-new-version-test

STUN穿透规则设置​

在建立穿透通道后我们还需要将从穿透通道中传出的流量
传递到实际需要的程序上

此部分将介绍如何使用 lucky内置转发 内置UPnP
以及路由设备上的端口转发 来处理穿透后的流量

在之前的BT下载穿透中主要使用 相对特殊的
miniUPnP 客户端 来设置映射

这其实是由于BT下载的特殊性所导致的
由于BT下载的特殊性导致其不适合使用DMZ lucky内置转发以及普通的UPnP
详见：链接

不过在包括web服务内的等大多数其他服务中不会有这样的问题
这使得穿透过程更加简单也更容易成功

使用端口转发​

在WEB服务等普通服务中使用路由设备上的端口转发是最为推荐的方法

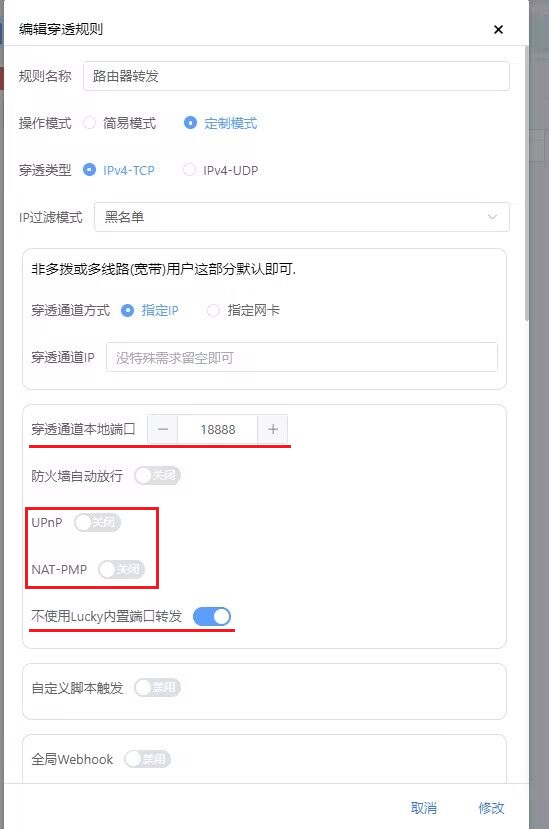

要使用的路由设备上的端口转发设置 则stun穿透规则中的监听通道端口必须固定
同时开启 不使用lucky内置端口转发

示例

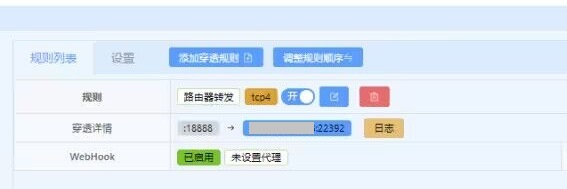

stun-rule-example-router-device-forwarding-1 stun-rule-example-router-device-forwarding-2

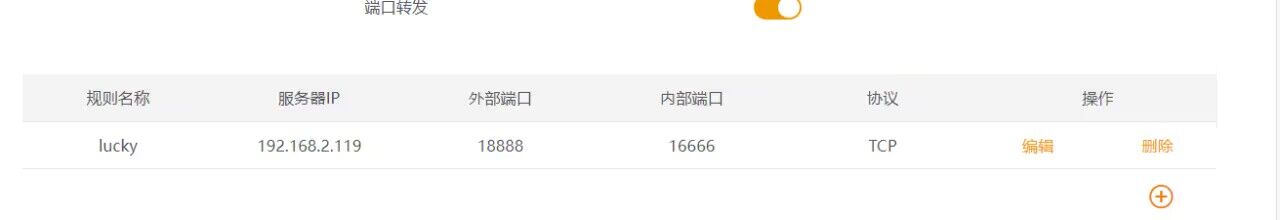

设置完STUN穿透规则后 设置路由设备中的 端口转发规则
其中的协议 与穿透隧道的协议保持一致
注意 如果路由器中有防火墙开关 请务必关闭防火墙

IP地址为内网服务实际所在的地址 注意固定内网设备IP 以防止内网IP变化而导致映射失效

外部端口为STUN穿透隧道监听端口 而内部端口为需要穿透的程序
实际使用的端口 可自定义 这里使用的是 16666

stun-rule-example-router-device-forwarding-3

设置完成后建议使用 在线端口扫描工具 检查一下
欲扫描的端口填写stun穿透规则获取到的对外端口
保持后端服务开启 扫描结果应为 端口开放

使用内置转发​

其转发由lucky本身完成 相比起 路由设备上的端口转发
效率会相对较低 在大流量的情况下会更加的明显
传输延迟以及lucky的CPU占用率也可能会上升

而且 通过其转发的流量是无法获取访问者的源IP的
其源地址全部会变成本地环回地址或内网地址

不过这对大部分的web服务来说也不是问题
主要对鉴权方面有些影响 比如有些服务可以设置对内网地址免登录
若使用内置转发则不要开启类似这样的功能

尽管有此方法很多的缺点 但其可以解决在
光猫拨号的网络环境下进行映射的难题

由于光猫的性能 可操作选项 都参差不齐 更不用说那些看不见的选项和参数
所以在光猫拨号的情况下 进行穿透是比较困难的

  • 直接使用内置转发

    最常见的问题就是 光猫 没有超级管理员 普通界面下
    几乎没有可以设置的选项 更不用说 端口转发设置了
    在此种情况下 就需要内置转发了 其设置方法并不复杂

    在此情况下穿透监听隧道端口可以设置为随机
    目标地址为 需要穿透的程序实际使用的端口

    示例

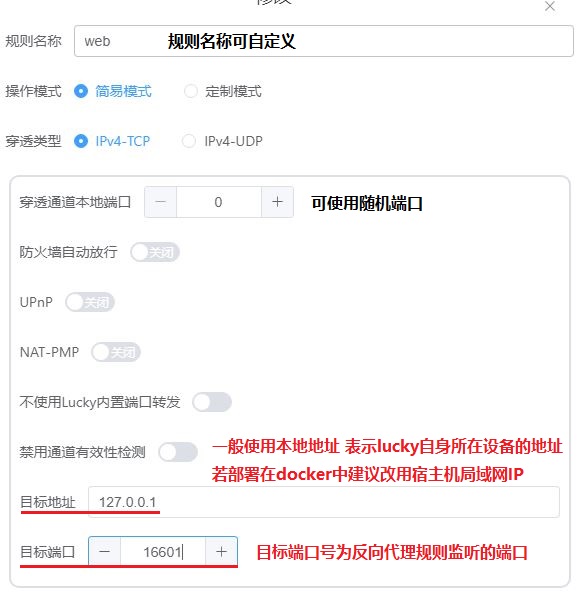

    stun-rule-example-built-in-forwarding-random-port

  • 内置转发与DMZ组合使用

    在使用光猫的拨号的情况下 还有另一个较为常见的问题即
    部分的光猫(和少数路由器)似乎存在无法关闭的过滤选项
    可理解为隐形的防火墙

    即使在已经优化过网络结构且运营商NAT是全锥型的情况下
    依然无法穿透 主要表现为穿透日志一直再刷新类似于
    "stun pubile addr check error" "穿透通道失效" 之类的报错信息

    而DMZ使用是则破除这种“隐形防火墙”的一种简单而有效的方法
    若出现上述情况可尝试开启DMZ 其目标IP为lucky所在设备的IP
    当然前提是其能够启用DMZ且其确实可以生效

    DMZ设置参考: 链接1 链接2
    相比直接使用内置转发多了开启DMZ的步骤
    STUN穿透规则设置方法不变

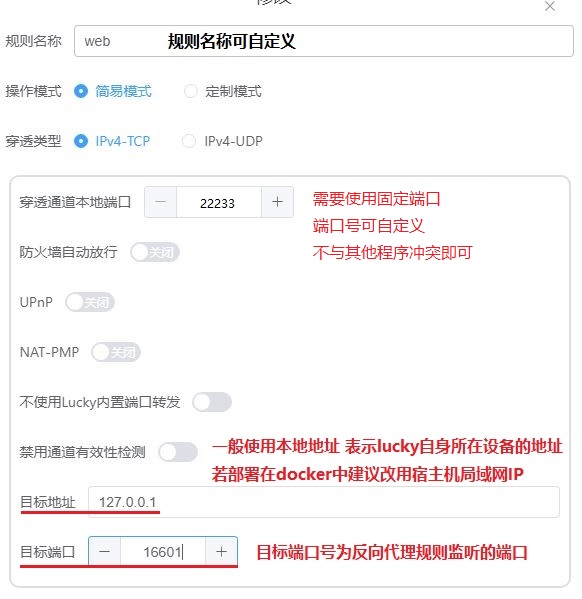

  • 与端口映射配合使用

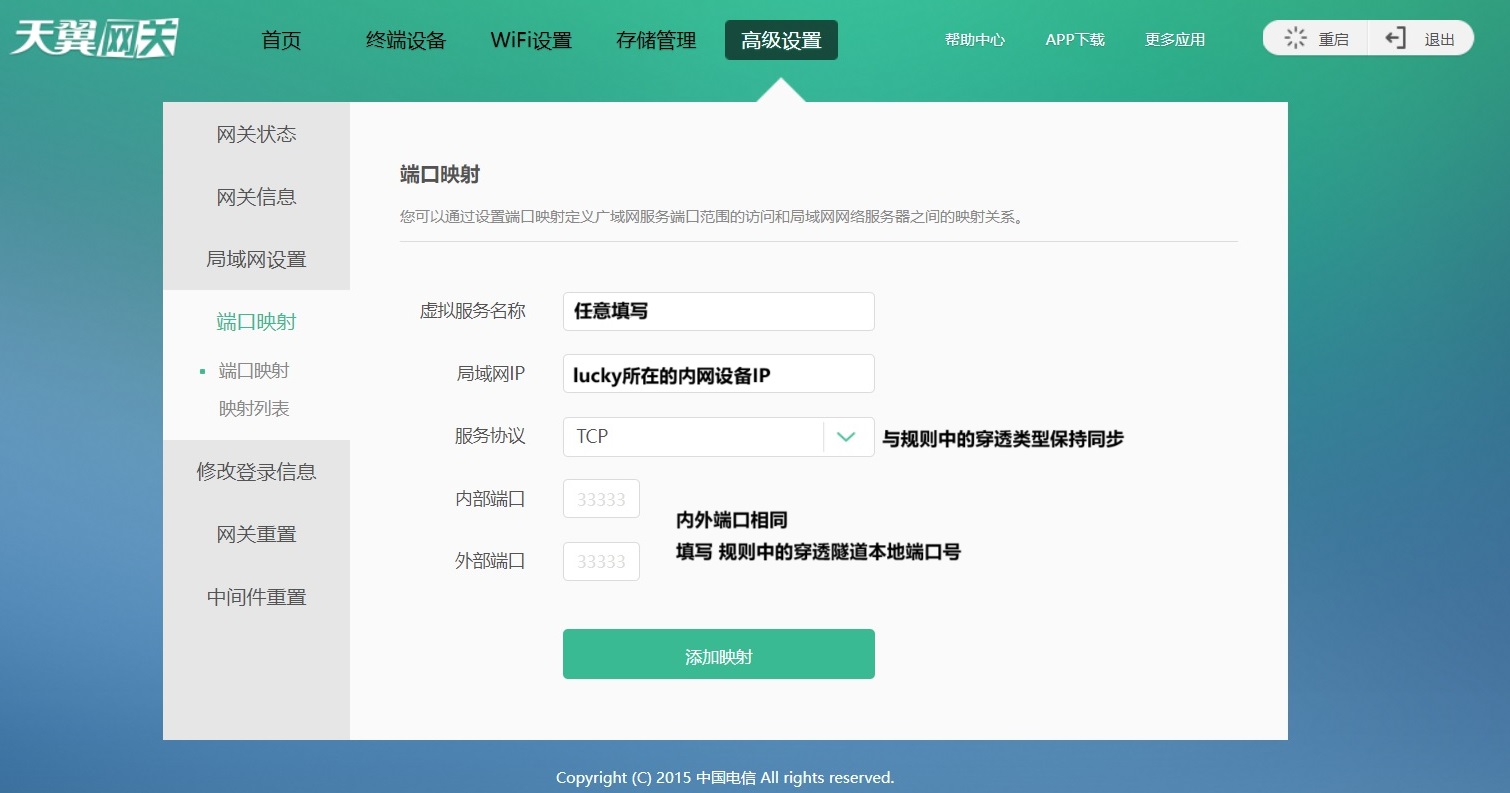

    一些光猫在普通权限下可能无法使用DMZ
    但可以使用较为基础的端口映射 （比如电信的天翼智能网关）
    其同样可以起到破除“隐形防火墙”的作用

    可以将STUN规则监听端口（穿透通道本地端口）映射出去
    能起到类似DMZ的效果 此场景下的STUN规则监听端口要固定 不能为随机端口
    端口映射教程 详见：链接

    示例

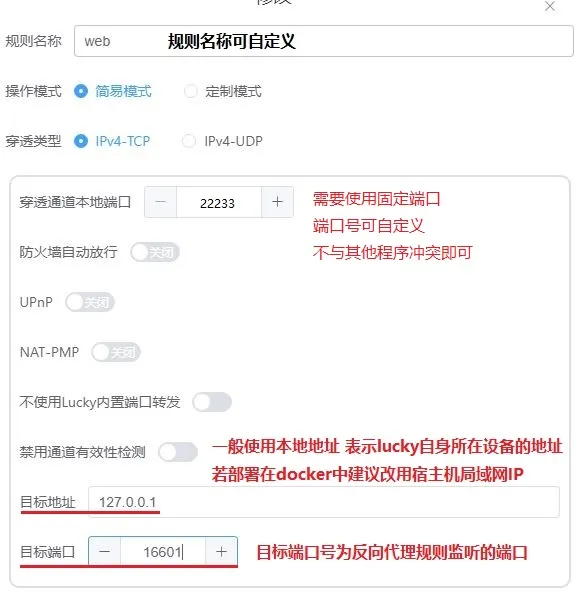

    stun-rule-example-built-in-forwarding-fixed-port stun-rule-example-built-in-forwarding-fixed-port-2

使用内置UPnP​

其相当于自动化的 端口映射
需要路由器支持 并开启UPnP功能

其与 端口映射的效果差不多
但无需手动添加规则 由lucky自动添加 相比较之下会更简单一些

但是考虑到兼容性和稳定性 在可以使用端口映射时
应尽可能的使用端口映时

示例

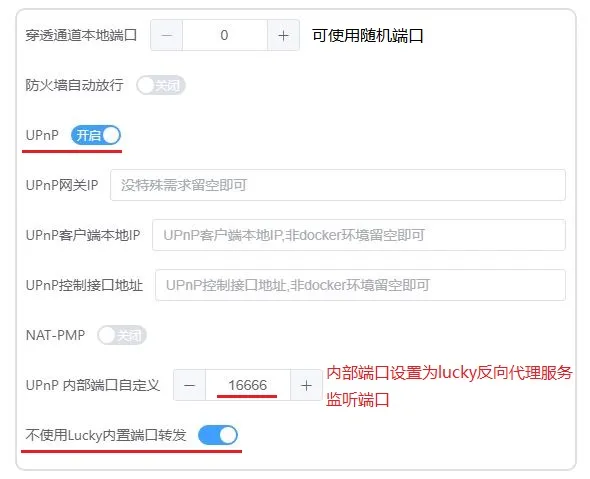

stun-rule-example-upnp

直接操作防火墙规则​

针对直接运行在路由器上的lucky
可以直接通过自定义脚本直接修改防火墙规则 以达到效果
不过这不在本教程介绍的范围

使用Cloudflare的页面规则重定向URL以固定STUN穿透的网页端口​

运行流程​

我们将使用CF页面规则来重定向URL以实现端口的固定和“隐藏”

此处需要两组子域名 重定向前的域名 和 重定向后的域名

  • 重定向前的域名

    此域名开启CF代理 即IP解析到CF以便进行重定向处理
    这也是我们需要在浏览器中输入的域名 （例如web.ie12.com）

  • 重定向后的域名

    不开启CF代理 IP解析到真实的对外IP
    这将是重定向后的访问的域名(例如web.stun.ie12.com)

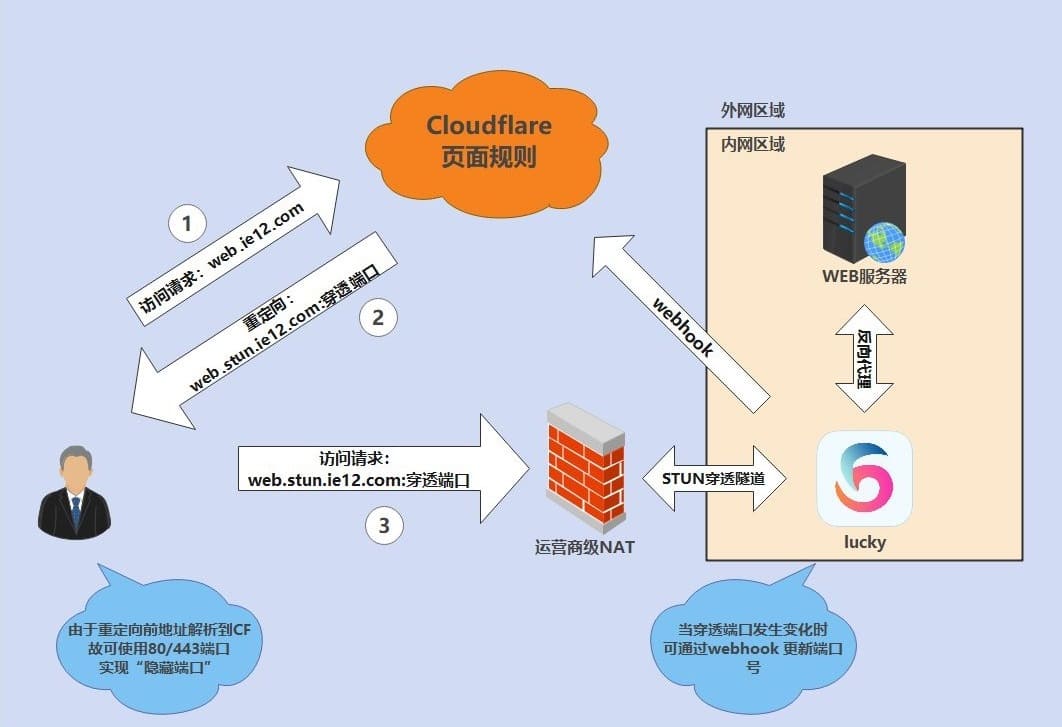

流程图

cf-redirect-webpage-flowchart-compressed

设置DNS记录​

由于免费账户只提供3条页面规则 所以我们需要节约使用 可通过设置泛域名解析的方法容纳大量服务

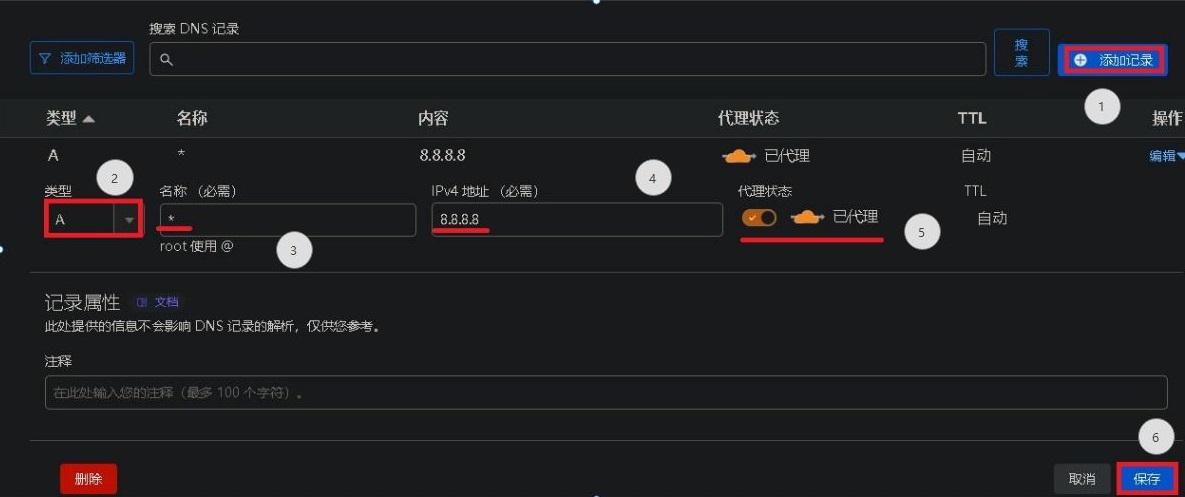

  • 设置重定向前的域名

    登录CF > 点击侧边栏中的网站 > 选择你的域名 > 点击侧边栏中的DNS
    点击添加记录 > 类型选择A > 名称填写 * > IP地址任意填写这这里使用8.8.8.8
    开启代理 此处的*为泛域名解析 例如*.ie12.com

    cf-add-redirect-source-domain

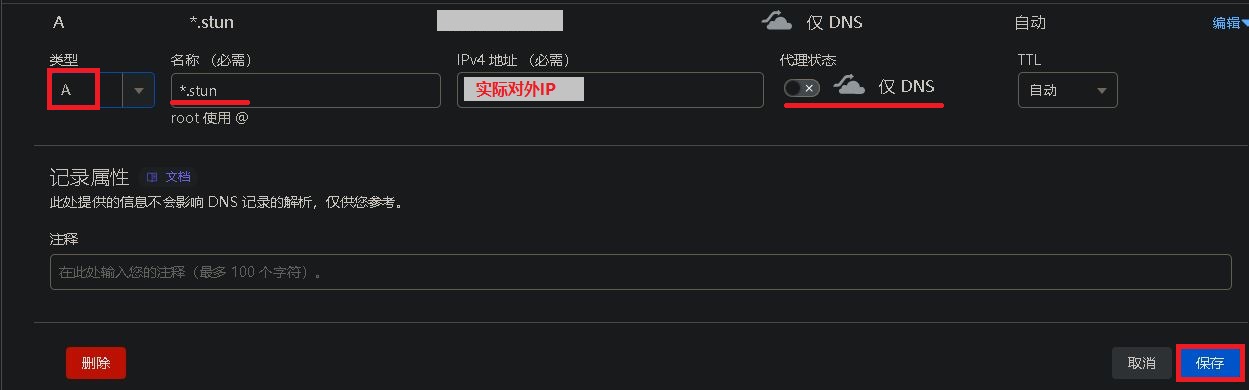

  • 设置重定向后的域名

    登录CF > 点击侧边栏中的网站 > 选择你的域名 > 点击侧边栏中的DNS
    点击添加记录 > 类型选择A > 名称填写 *.stun > IP地址任意填写 >不开启代理
    此处的*为泛域名解析 例如*.stun.ie12.com 这里的STUN可自定义

    cf-add-redirect-target-domain

设置DNS记录解析​

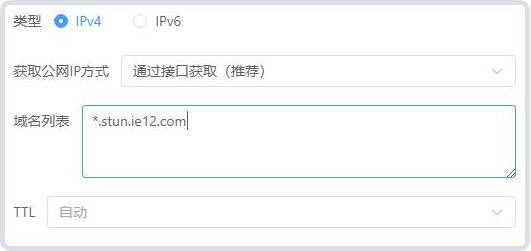

完成上述配置后我们只需要更新泛域名就可以了
DDNS更新方法在之前的教程中已讲解过 详见：链接
更新时直接填写带星号的泛域名即可

cf-dns-resolution-example

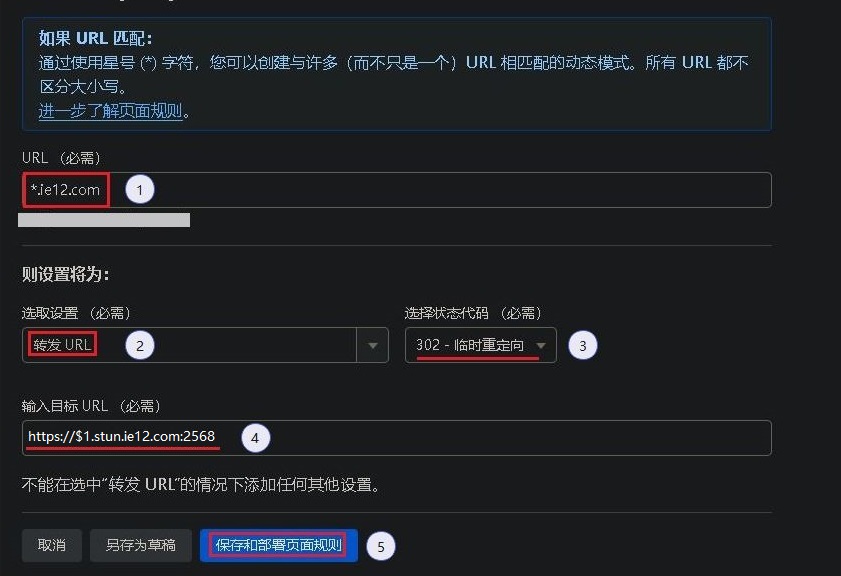

创建页面规则​

登录CF > 点击侧边栏中的网站 > 选择你的域名 > 点击侧边栏中的规则 >
页面规则 > 创建规则

URL填写 重定向前的泛域名 比如*.ie12.com
选取设置：转发URL 状态代码：302
目标地址： 填写重定向后的地址 和STUN穿透端口
例如：https://$1.stun.ie12.com:2568

可以带上https 以完成HTTP重定向工作
此处的$1用于传递上面*部分的字符
这样我们就可以用一条页面规则完成无数服务的重定向

可以继续添加通配符以匹配 资源路径和查询字符串等
不过在本教程中并不需要使用这些

cf-create-page-rule

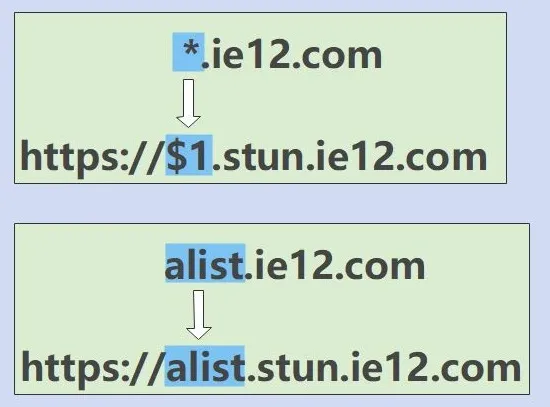

通配符效果演示

cf-wildcard-demonstration

更新页面规则​

在设置创建完成页面规则后我们还需要对其进行更新
即更新重定向后地址中的STUN穿透端口号
通过API可以完成更新 但我们需要先获取 区域ID 和 规则ID

获取区域ID​

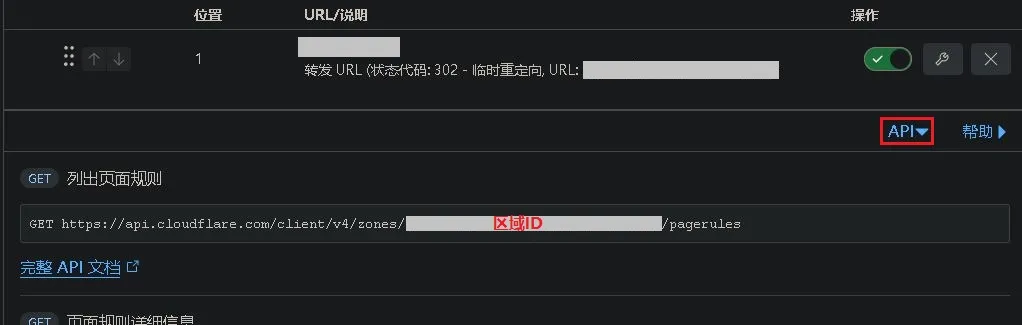

区域ID获取起来非常简单 点开页面规则中的API按钮
将示例URL中的区域ID复制出来即可

cf-get-zone-id-1

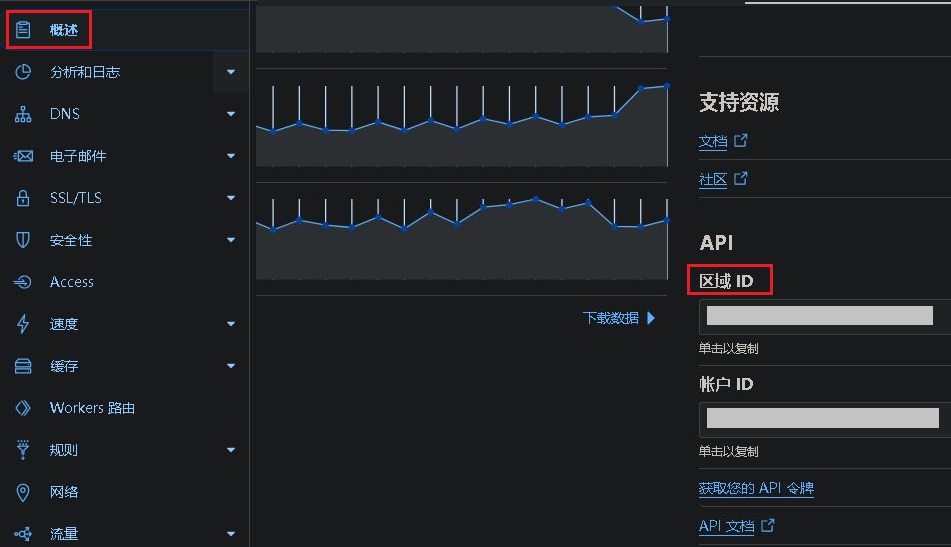

在侧边栏的概况里面也有显示

cf-get-zone-id-2

创建访问令牌​

规则ID的获取相对麻烦一些 要使用API来获取
要使用API我们需要先创建访问令牌
API定义：链接

转到个人资料页面以创建访问令牌
点击右上角的小人图标 > 选择我的个人资料

cf-go-to-profile-page

或者在已经登录CF的情况下直接访问该链接：链接

切换到 API令牌 点击右侧的创建令牌

cf-reverse-proxy-rule-frontend-domain

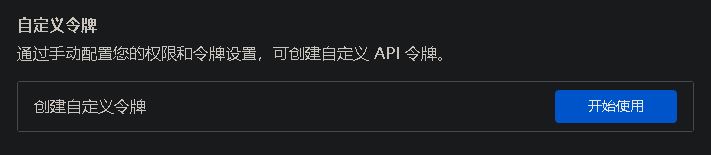

选择页面底部的 自定义令牌

cf-create-custom-token

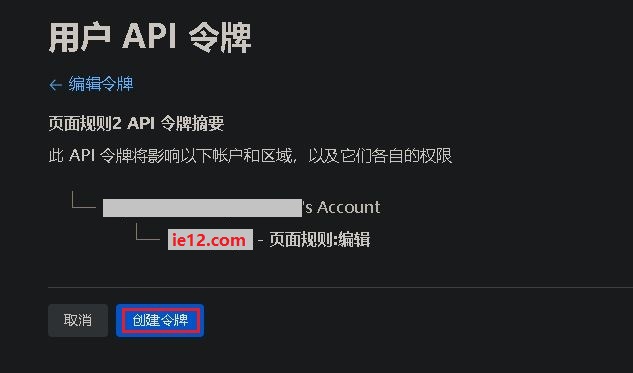

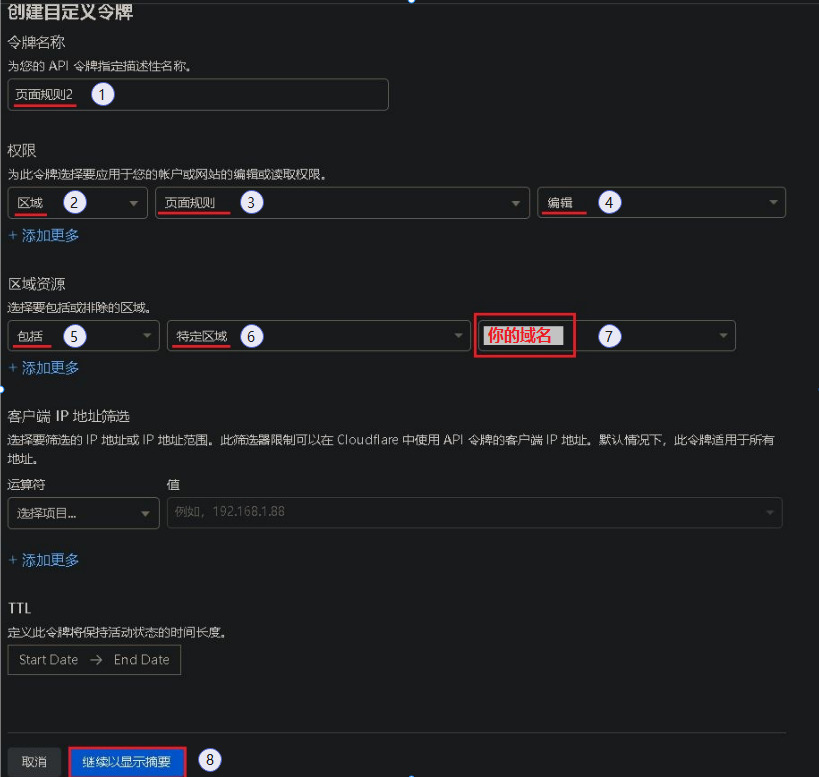

按照图中的提示设置令牌内容 其中的名称可自定义

cf-token-creation-process-1 cf-token-creation-process-2

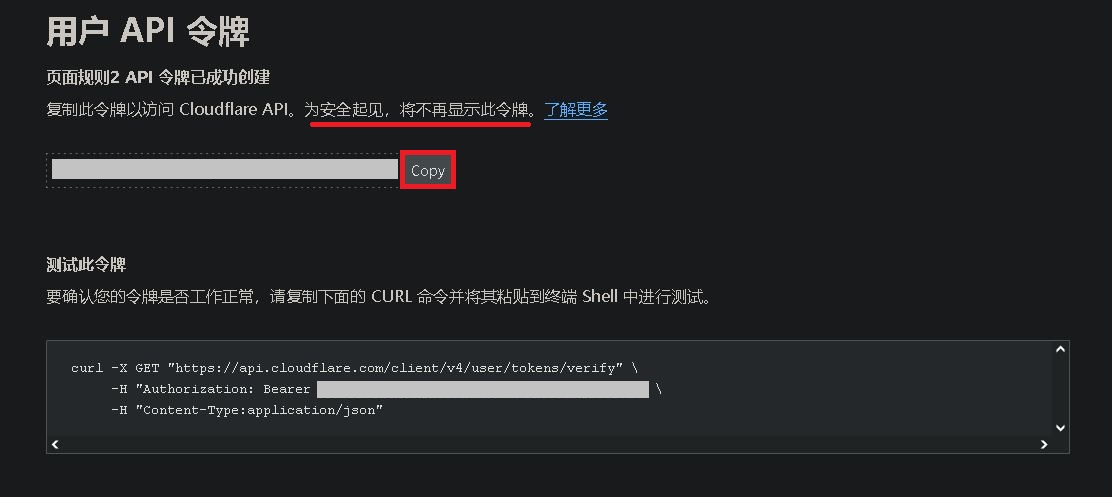

此令牌只会显示一次 复制下来 妥善保存
接下来我们就可以开始获取规则ID了

cf-token-creation-process-3

获取规则ID​

在创建了访问令牌后就可以开始获取规则ID了
此处使用lucky计划任务中的callweb功能来进行获取
登录lucky > 点击侧边栏的 计划任务 > 添加计划任务

任务备注 即任务名称任意填写
执行周期 仅执行一次 执行时间 ： 任意选择
我们将使用手动触发所以执行时间随意填写

添加子任务
备注即子任务名称 任意填写
类型 callweb

接口地址： https://api.cloudflare.com/client/v4/zones/你的区域ID/pagerules
请求头：

Authorization: Bearer 之前获取的令牌
Content-Type: application/json

开启 禁用CallWeb调用成功字符串检测
保存规则

示例

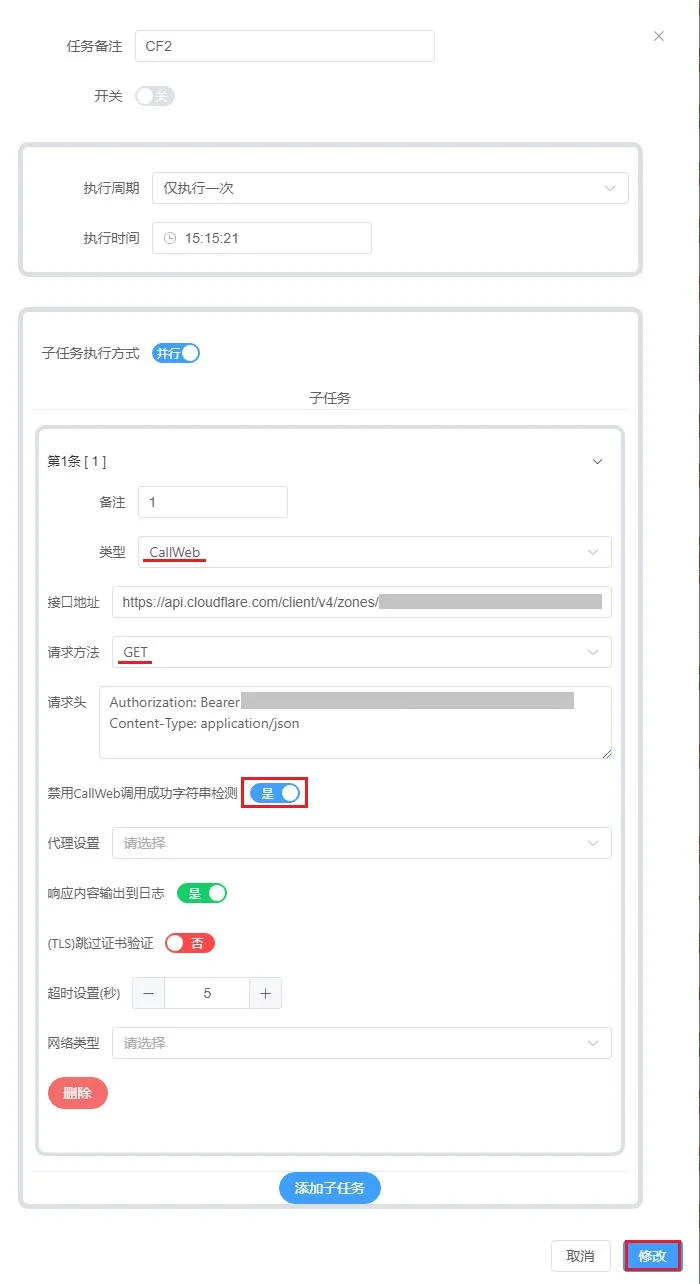

cf-rule-id-acquisition-process-1

保存规则后 关闭任务开关 并按下手动触发按钮
检查日志输出 若配置都正确可以看到下列内容

其中的 id 就我们需要的 规则ID
而value 和 url 就是之前设置的重定向前/后域名

cf-rule-id-acquisition-process-2

在获取完 规则ID后就可以开始更新

测试更新​

我们先在计划任务测试完成后 再写到STUN穿透规则里
修改计划任务

接口地址： https://api.cloudflare.com/client/v4/zones/区域ID/pagerules/规则ID
请求方法： PATCH

由于是测试所以这里的STUN穿透端口号可以随意填 请求主体：

{
  "actions": [
    {
      "id": "forwarding_url",
      "value": {
        "url": "https://$1.你的重定向后域名:STUN穿透端口",
        "status_code": 302
      }
    }
  ]
}

示例

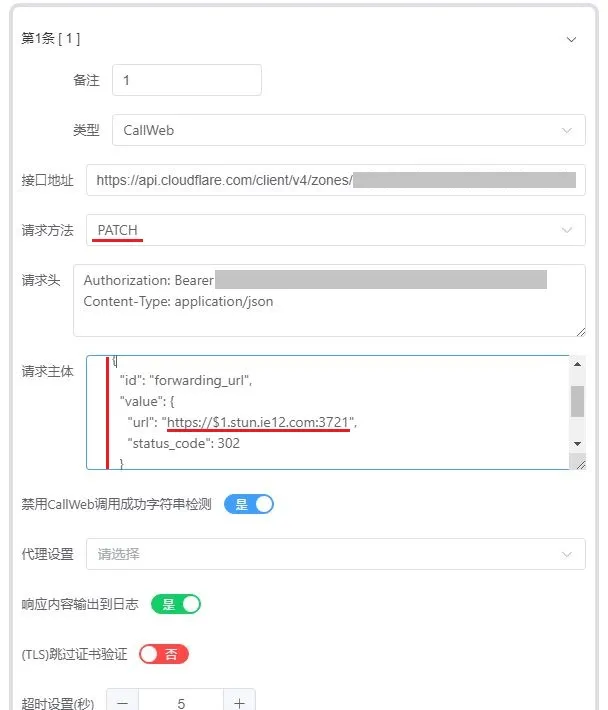

cf-page-rule-update-test

保存规则 按下手动触发按钮 观察日志
查看url 字段中重定向后域名附加的端口号是否变化
以及是否有返回"success":true"

示例

cf-page-rule-update-test-2

在STUN穿透规则中更新端口​

在计划任务中完成更新测试后 现在要将其填写到STUN穿透规则内
设置方式与在计划任务中基本相同 需使用变量表示穿透得到的端口号

接口调用成功包含的字符串填写：

"success":true

示例

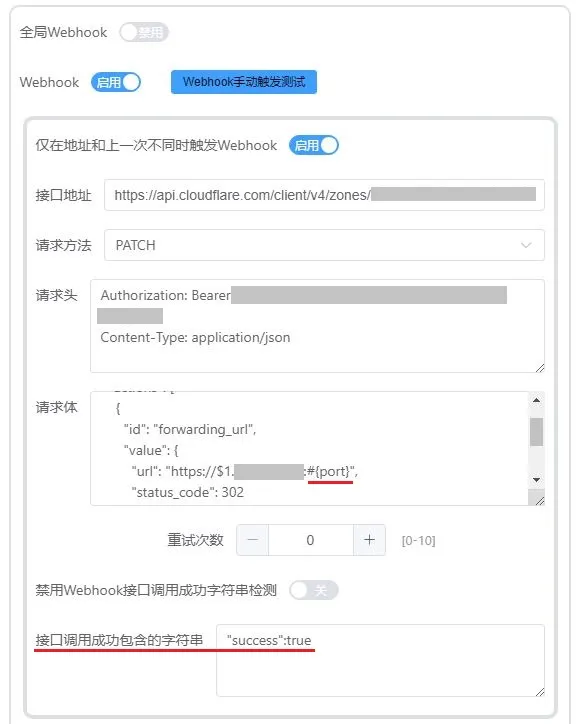

stun-update-port

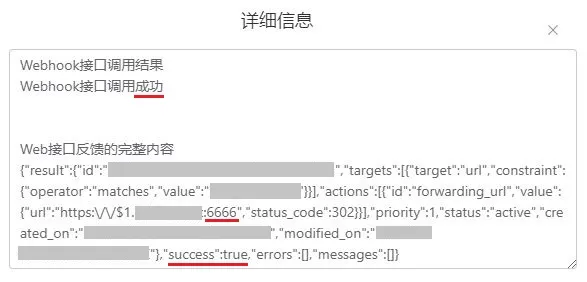

可以按下 上面的webhook手动测试按钮 测试参数是否填写正确
其会使用内置的演示参数 端口应该会变成6666

示例

stun-update-port-result

至此我们已经基本完成了 固定/隐藏端口的设置
接下来就是设置普通反向代理的工作了

配置反向代理规则及其相关设置​

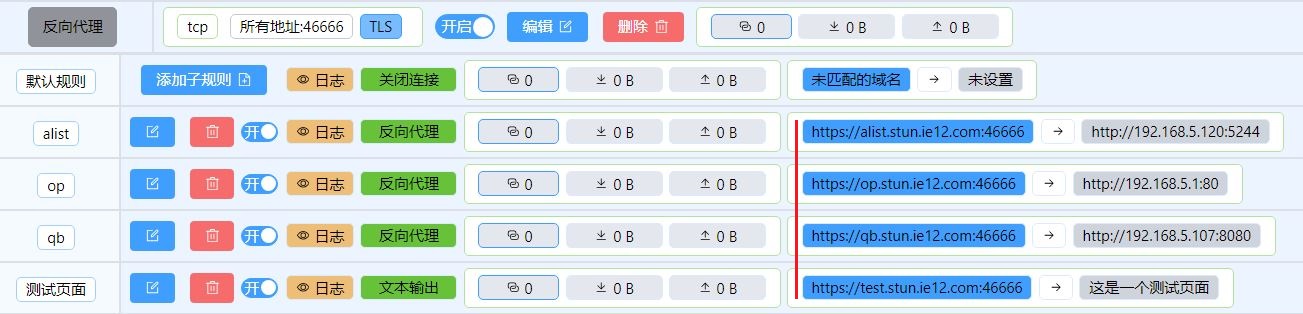

创建反向代理规则​

设置反向代理规则的部分可以查看之前的教程
不过要注意一下前端地址修为重定向后的地址 详见：链接

示例

cf-reverse-proxy-rule-frontend-domain

获取TLS/SSL证书​

获取TLS/SSL证书的部分可以查看之前的教程
申请的证书为重定向后的泛域名 详见：链接

示例

cf-certificate-example

最终验证环节​

完成上述设置后我们既可进行最后的验证
在浏览器中输入重定向前地址 例如alist.ie12.com
应会跳转到alist.stun.ie12.com:STUN穿透端口

可尝试重启 光猫/路由器 以使的穿透端口发生变化
以测试其实际工作状况
