IETF 定义的 NAT 行为要求 (RFC 4787) — 第一部分：映射行为
2013年9月12日 | 作者：Netmanias (tech@netmanias.com) | 汉化：ie12
由 IETF 定义的 NAT 行为要求 (RFC 4787)
许多诸如 Skype、网络游戏等应用，都是基于 UDP 协议的点对点（P2P）应用。在运行这些应用时，两个设备之间可以直接进行通信，而无需通过中转服务器。在之前的文章中我们了解到，除了有线网络外，电信运营商已经在其所有的接入网络（Wi-Fi、3G 和 LTE）中全面部署了 NAT。
然而，这些 P2P 应用与 NAT 之间存在着天然的冲突（通常 P2P 应用会成为 NAT 的“受害者”）。
对于位于不同地点、拥有不同私网 IP 地址的两个用户设备（位于两个不同的 NAT 之后）而言，它们是无法直接跨越 NAT 进行通信的。这是因为外部主机无法主动向 NAT 后的内部主机发起连接（即发送数据包）。例如，设备 1（如左图中的主机 A）向设备 2（主机 B）发送数据包，设备 2 前方的 NAT 会将其直接丢弃；反之，若设备 2 向设备 1 发送数据包，设备 1 前方的 NAT 同样会予以丢弃。
为了解决这个问题，业界制定了一系列 NAT 穿透（NAT Traversal）技术标准，如：STUN（NAT 会话传输工具，RFC 5389 / RFC 5780）、TURN（使用中继穿透 NAT，RFC 5766）、ICE（互动式连接建立，RFC 5245）这些技术可以简要概述如下：
- STUN: 该技术描述了主机（STUN 客户端）如何与 STUN 服务器（具有公网 IP 地址的服务器）通信，以确定 1) 自己是否处于私网之中（即是否存在 NAT）、2) 如果存在，该 NAT 的行为特性是什么，以及 3) 经 NAT 转换后的公网 IP 地址和源端口号等信息。
- TURN: 该技术描述了 NAT 后面的主机如何通过一个具有公网 IP 的中继服务器（“TURN 服务器”）与位于 NAT 另一侧的主机进行通信。该方法的一个缺点是所有通信都必须通过该中继服务器，这会不可避免地增加延迟。
- ICE: 它描述了如何基于 STUN 或 TURN，在主机之间找到建立会话的最优方式
因此，NAT 穿透技术的选择取决于 NAT 本身的行为特性。为此，2007 年，业界通过 RFC 4787 对“实现高效 NAT 穿透的 NAT 行为要求”进行了标准化。
接下来的三篇文章将介绍 RFC 4787 中定义的、面向 P2P 应用的理想 NAT 行为。在继续阅读前，请先熟悉以下重要术语的定义：

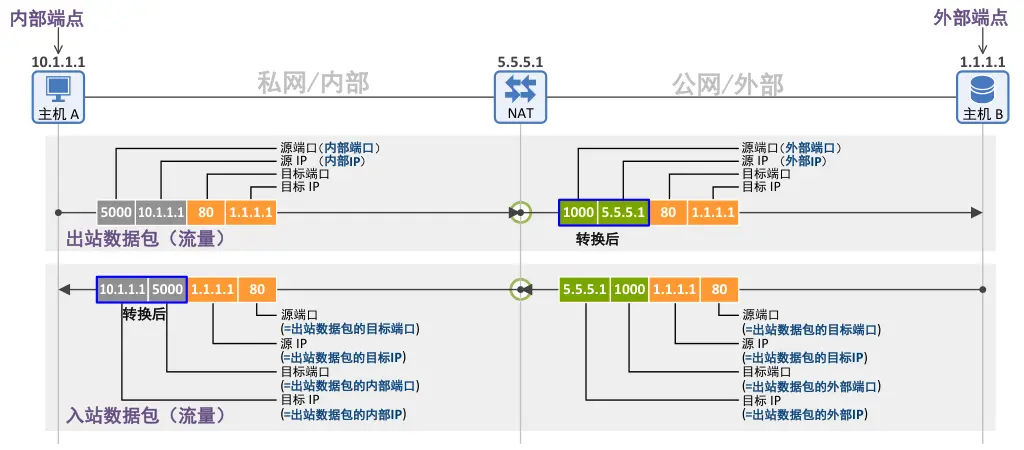

- 内部端点：拥有私网 IP 地址且位于 NAT 后方的用户设备，例如上图中的主机 A（例如：与 NAT 处于同一运营商网络内的用户设备）。
- 外部端点：拥有公网 IP 地址且位于 NAT 另一侧的用户设备，例如上图中的主机 B（例如：与 NAT 不在同一运营商网络内的用户设备）。
- 出站数据包（流量）：通过 NAT 从内部端点发送至外部端点的数据包（流量）。
- 入站数据包（流量）：通过 NAT 从外部端点发送至内部端点的数据包（流量）。
- 内部地址与内部端口：内部端点（主机 A）所发送数据包的源 IP (10.1.1.1) 和源端口 (5000)。
- 外部地址与外部端口：经 NAT 转换后、发送至外部端点（主机 B）的数据包的源 IP (5.5.5.1) 和源端口 (1000)。
- 通常，内部端点（主机 A）所发送数据包的目标信息（即目标 IP (1.1.1.1) 和目标端口 (80)）会被 NAT 透明地传递给外部端点（主机 B），在此过程中不进行转换。
- 当外部端点（主机 B）收到该数据包后，它会向内部端点返回一个包含下列信息的数据包作为响应：
- 目标 IP = 所接收数据包的源 IP，即外部地址 (5.5.5.1)
- 目标端口 = 所接收数据包的源端口，即外部端口 (1000)
- 源 IP = 所接收数据包的目标 IP (1.1.1.1)，即外部终点（主机 B）的 IP 地址
- 源端口 = 所接收数据包的目标端口 (80)
1. 网络地址和端口转换行为
1.1 地址和端口映射
端点无关映射 (Endpoint-Independent Mapping)

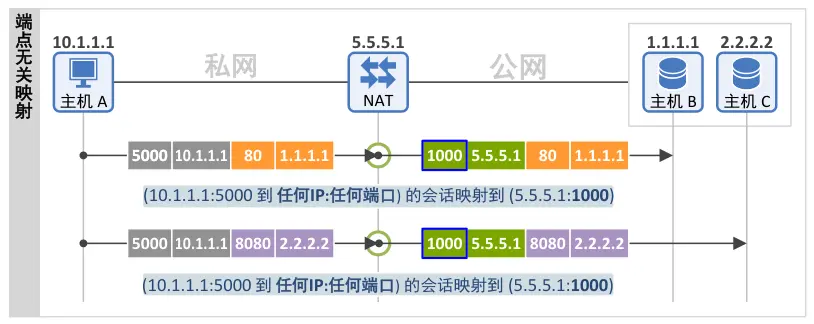

在“端点无关映射”中，所谓的“端点”是指外部端点。在该机制下，只要内部端点（主机 A）发送的数据包具有 1) 相同的源 IP 地址 (10.1.1.1) 和 2) 相同的源端口 (5000)，那么无论其目标 IP 地址（1.1.1.1 或 2.2.2.2）或目标端口（80 或 8080）是什么，NAT 都会将其映射到相同的外部端口（转换后的端口 = 1000）。
地址相关映射 (Address-Dependent Mapping)

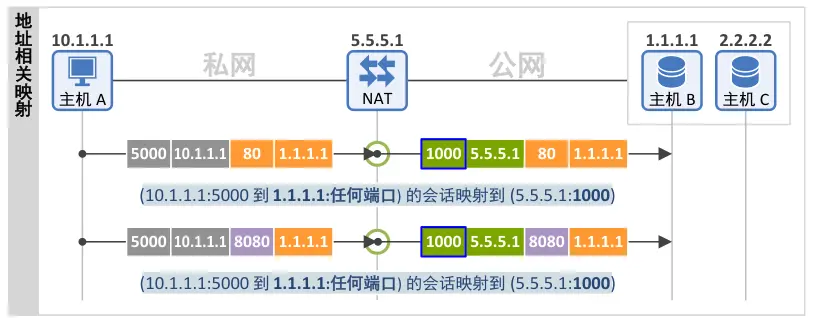

在“地址相关映射”中，所谓的“地址”是指内部端点所发送数据包的目标 IP 地址。在该机制下，如果内部端点（主机 A）发送的数据包具有 1) 相同的源 IP 地址 (10.1.1.1)、2) 相同的源端口 (5000) 以及 3) 相同的目标 IP 地址 (1.1.1.1)，那么无论其目标端口是什么（80 或 8080），NAT 都会将其映射到相同的外部端口（转换后的端口 = 1000）。

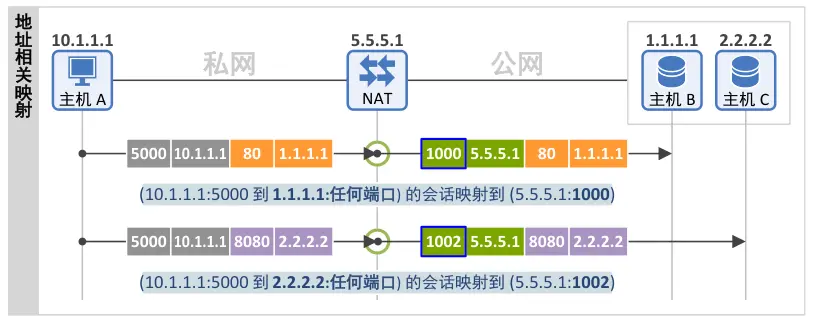

如下图所示，对于两个源 IP 地址 (10.1.1.1) 和源端口 (5000) 相同、但目标 IP 地址不同（1.1.1.1 和 2.2.2.2）的数据包，NAT 会将它们映射到不同的外部端口（转换后的端口分别为 1000 和 1002。
地址与端口相关映射 (Address and Port-Dependent Mapping)
在“地址与端口相关映射”中，“地址”和“端口”分别指的是内部端点所发送数据包的目标 IP 地址和目标端口。只有当内部端点（主机 A）发送的数据包同时具有 1) 相同的源 IP 地址、2) 相同的源端口、3) 相同的目标 IP 地址 以及 4) 相同的目标端口时，NAT 才会将其映射到相同的外部端口。如果目标 IP 或目标端口发生任何变化（例如端口从 80 变更为 8080），都会导致其被映射到不同的外部端口。

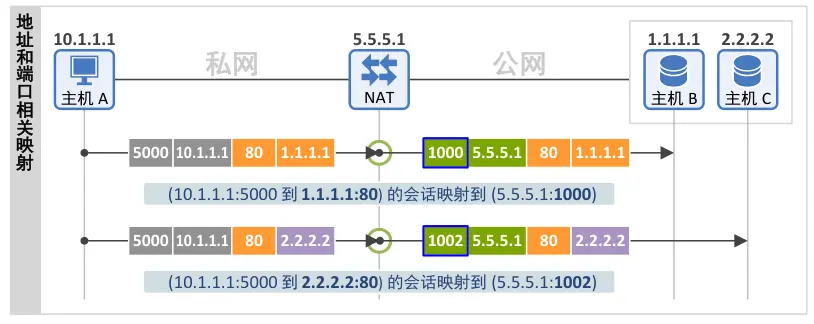

如下图所示，由于这两个数据包的目标 IP 地址不同（1.1.1.1 和 2.2.2.2），NAT 会将它们映射到不同的外部端口（转换后的端口分别为 1000 和 1002）。
如下图所示，由于这两个数据包的目标端口不同（80 和 8080），NAT 会将它们映射到不同的外部端口（转换后的端口分别为 1000 和 1004）。
RFC 4787 规范要求 (REQ-1)： NAT 必须（MUST）具备“端点无关映射”行为。
RFC 4787 明确指出：“如果不符合 REQ-1 要求，将迫使应用不得不使用 UDP 中继（如 TURN），这在很多情况下是非常不切实际的。”
1.2 IP 地址池行为
家用路由器和 Wi-Fi 热点通常仅使用单个公网 IP 地址来进行 NAPT（网络地址端口转换）。然而，部署在 3G/LTE 网络中的大规模 NAT（LSN，也称为运营商级 NAT (CGN)）在 NAT 的外部网络侧会使用多个公网 IP 地址（即拥有一个公网 IP 地址池）。
任意型 (Arbitrary)
即使是由同一个内部端点发送的数据包（即源 IP 地址相同），如果它们的会话（即由 {源 IP、源端口、目标 IP、目标端口} 组成的四元组）不同，NAT 也会将其映射不同的外部 IP 地址。
如下图所示，内部端点 10.1.1.1（主机 A）与外部端点 1.1.1.1（主机 B）建立了两个不同的会话，NAT 为这两个会话分配了两个不同的外部 IP 地址（5.5.5.1 和 5.5.5.2）。
- 会话 1: {10.1.1.1:5000 发往 1.1.1.1:80} ->映射为 {5.5.5.1:1000 发往 1.1.1.1:80}
- 会话 2: {10.1.1.1:5001 发往 1.1.1.1:8080} ->映射为 {5.5.5.2:1001 发往 1.1.1.1:8080}
配对型 (Paired)
对于同一个内部端点发送的数据包（即源 IP 地址相同），即使它们的会话（即由 {源 IP、源端口、目标 IP、目标端口} 组成的四元组）不同，NAT 也会将其映射到相同的外部 IP 地址。

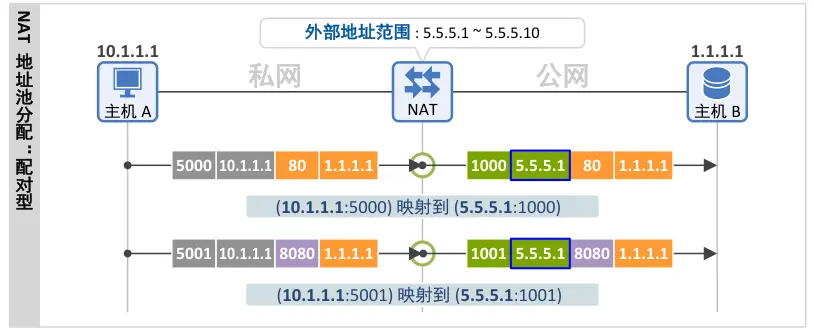

如下图所示，内部端点 10.1.1.1（主机 A）与外部端点 1.1.1.1（主机 B）建立了两个不同的会话，NAT 为这两个会话分配了相同的外部 IP 地址（5.5.5.1）。
RFC 4787 规范要求 (REQ-2)： 推荐（RECOMMENDED）NAT 的“IP 地址池分配行为”采用“配对（Paired）”模式。
1.3 端口分配 (Port Assignment)

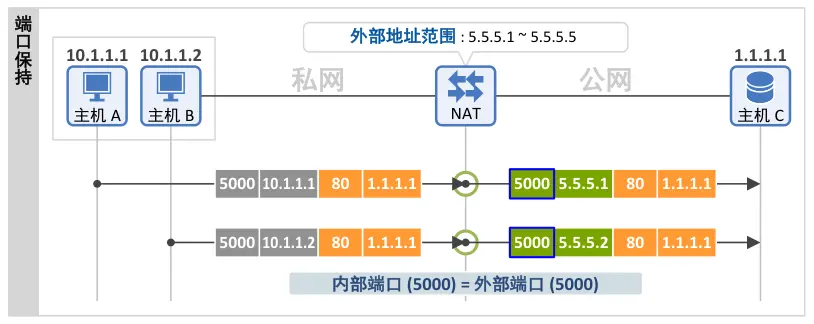

端口保持（Port Preservation）
在进行 NAT 转换之后，仍会保持内部端点发送数据包时所使用的源端口（内部/本地端口）号不变（即：外部端口 = 内部端口）。

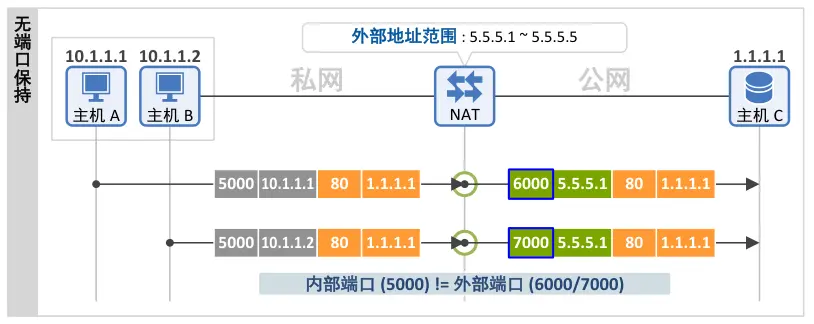

无端口保持（No Port Preservation）
在进行 NAT 转换之后，NAT 不会保持内部端点所使用的源端口（内部端口）号，而是随机分配一个外部源端口号（即：外部端口 != 内部端口）。
端口过载（在端口保持模式下）
假设一个支持“端口保持”的 NAT 用尽了所有的外部 IP 地址（公网 IP 地址）。此时，如果又有一个具有相同源端口号的出站数据包到达，该 NAT 该如何处理？

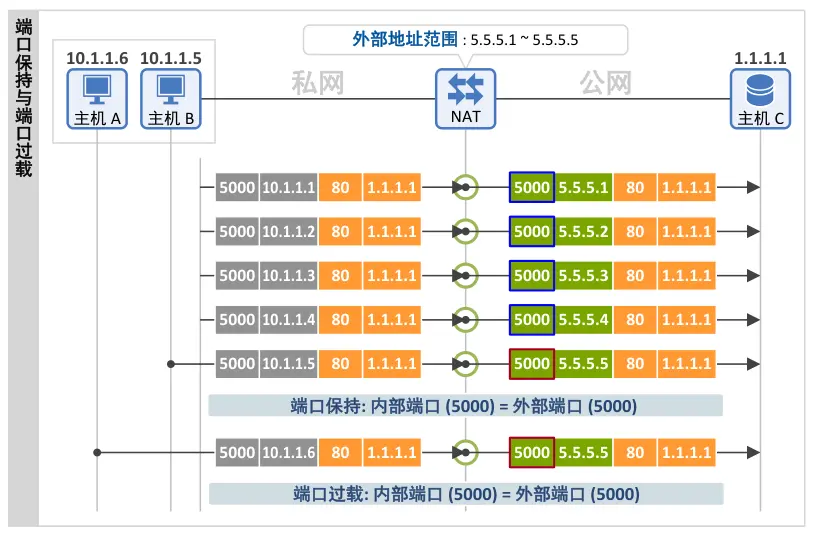

“端口过载”是一种简单但极为粗暴（甚至可以说不计后果）的方法。一旦发生端口冲突，NAT 会直接覆盖现有的绑定表项。也就是说，它们会盲目执行端口保持。此时如底图（或：下图）所示，为主机 B 建立的绑定表项会被主机 A 直接覆盖。
其结果是，主机 A 和主机 B 通过该 NAT 发往主机 C 的数据包，都将拥有相同的外部 IP 地址（5.5.5.5）和外部端口号（5000）。这将导致 NAT 将所有来自主机 C 的入站数据包全部转发给主机 A。最终，主机 B 与主机 C 之间的通信将完全中断。当然，没有任何厂商会制造支持这种过载模式的产品。

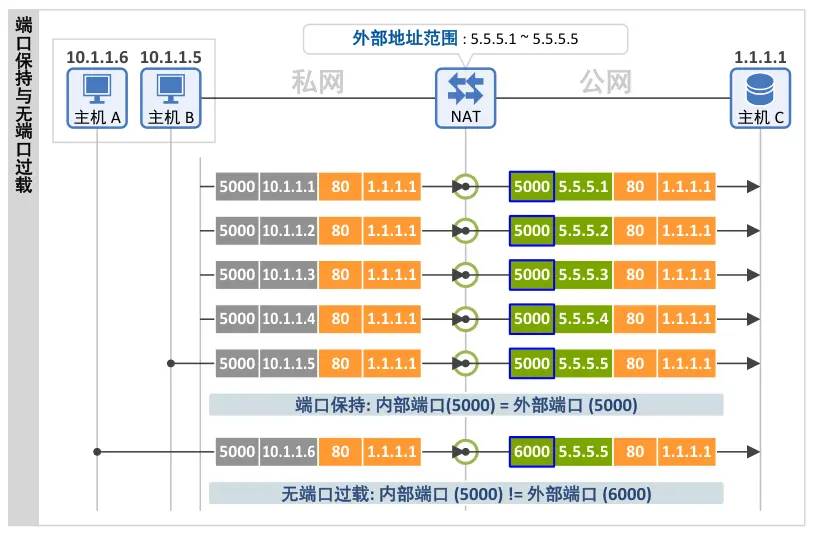

无端口过载（在端口保持模式下）(No Port Overloading)
在发生端口冲突时，NAT 会放弃“端口保持”策略，转而分配一个与内部端口号不同的外部端口号，以确保会话互不干扰。
RFC 4787 规范要求 (REQ-3)： NAT 的“端口分配行为”绝不能（MUST NOT）采用“端口过载”模式。
1.4 端口分配规则（Port Assignment Rule）
RFC 同时也为支持“无端口保持”的 NAT 制定了“外部端口分配规则”。互联网号码分配局（IANA）将端口范围定义如下：
- 熟知端口（Well-Known）：0 ~ 1023（由 IANA 统一标准化，例如 HTTP = 80）
- 注册端口（Registered）：1024 ~ 49151（未由 IANA 强制标准化，但被广泛使用）
- 动态/私有端口（Dynamic/Private）：49152 ~ 65535
根据 NAT 的具体实现，可适用以下外部端口分配规则：
- 如果 NAT 仅使用动态/私有端口范围（49152 ~ 65535）作为外部端口，则单个公网 IP 地址所能支持的最大 NAT 会话数将被限制在 16,000 个以内。
- 如果 NAT 使用除熟知端口以外的范围（1024 ~ 65535）作为外部端口，则 NAT 会优先分配动态/私有端口范围内的端口号，在需要时再分配注册端口范围内的端口号
1.5 映射定时器（Mapping Timer）
由出站流量在 NAT 表中生成的绑定表项，只要持续有使用该表项的流量通过，就会一直保持有效。然而，在没有流量的情况下，一旦映射定时器（也称为绑定刷新定时器，或绑定生存时间）超时，该表项就会从 NAT 表中被删除。
如果 NAT 的映射定时器设置过短，设备（或 NAT 友好型应用）就必须非常频繁地发送心跳维持包（Keep-alive packets）来保持 NAT 会话的激活状态。这对于使用有线网或 Wi-Fi 的用户来说并无大碍，但对于按量计费的 3G/LTE 移动网络用户来说，则会带来不小的困扰（会增加资费与电量消耗）。

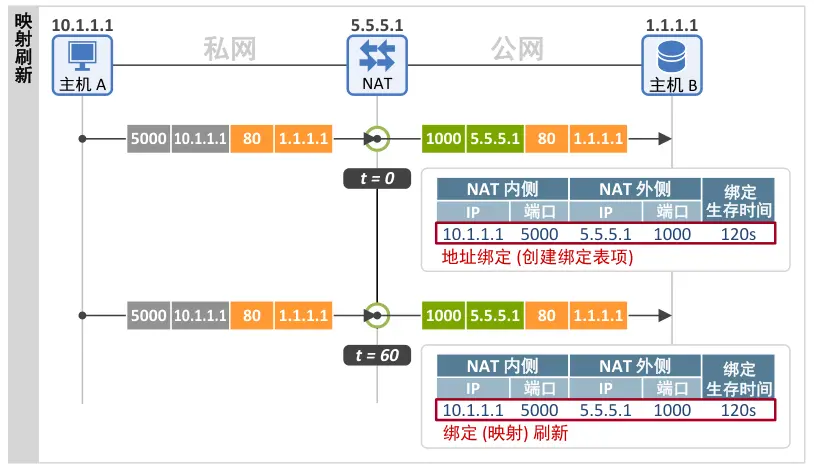

如下图所示，该 NAT 映射定时器被设置为 2 分钟。在 t=0 时，主机 A 发送了第一个数据包并生成了对应的绑定表项。1 分钟后，当主机 A 发送另一个数据包时，该绑定表项的倒计时会被重新刷新（重置）为 2 分钟。

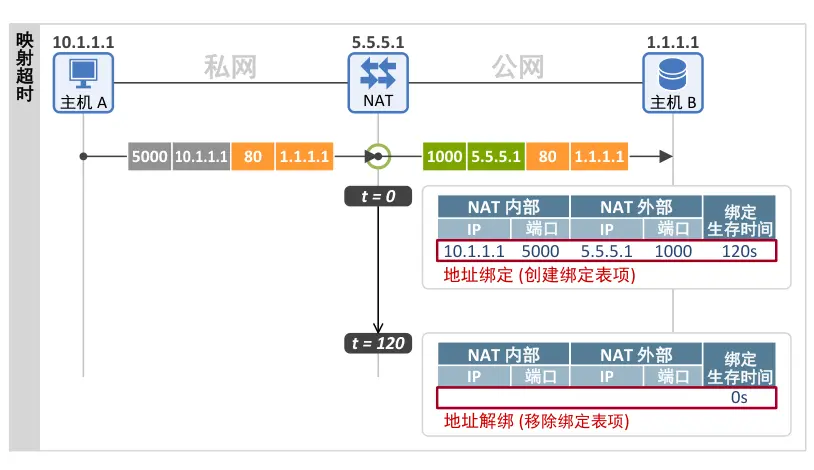

如下图所示，与之相反的若连续两分钟没有流量通过，该 NAT 绑定表项就会被删除。
RFC 4787 规范要求 (REQ-5)： NAT UDP 映射定时器的超时时间绝不能（MUST NOT）少于 2 分钟，除非适用 REQ-5a 条款：
a) 对于熟知端口范围（0-1023）内的特定目的端口，NAT 可以（MAY）针对在该特定目的端口上运行的 IANA 注册应用，设置更短的 UDP 映射定时器。
b) NAT UDP 映射定时器的时长可以支持自主配置（MAY）。
c) NAT UDP 映射定时器的默认值建议（RECOMMENDED）设置为 5 分钟或更长。
1.6 映射刷新行为
NAT 出站刷新行为设为“True”
映射定时器可通过出站流量（即由内部端点发往外部端点的数据包）进行刷新。
NAT 入站刷新行为设为“True”
映射定时器可通过入站流量（即由外部端点发往内部端点的数据包）进行刷新。
RFC 4787 规范要求 (REQ-6)： NAT 的出站刷新行为必须（MUST）为“True”。
