「LUCKY STUN穿透」在Windows下使用VNT组网为非HTTP服务固定STUN穿透端口

2024.10.23

索引

文章结构

索引
│
├─关于本教程
│
├─已知的解决方法和遇到的问题
│
├─解决问题的思路
│
├─使用VNT组网为非HTTP服务固定STUN穿透端口
│   ├─配置服务端
│   │  ├─下载VNTS
│   │  ├─注册为服务
│   │  └─检视效果
│   ├─配置本地客户端
│   │  ├─下载客户端
│   │  ├─设置基础组网信息
│   │  ├─设置子网代理
│   │  └─其他设置
│   ├─设置STUN穿透规则
│   ├─更新TXT记录
│   ├─配置客户端
│   └─检视最终效果
│      ├─检视连接效果
│      ├─访问虚拟局域网
│      └─访问物理局域网
│
└─结尾

关于本教程

本教程将讲解使用 VNT 组网软件 间接的解决
STUN穿透无法固定端口的问题

已知的解决方法和遇到的问题

在之前的教程中我们已经实现了下列方案

使用Cloudflare的重定向功能 "固定" http服务的端口

不过其只对http服务起效果且要求客户端支持重定向
这对浏览器来说不是问题其他的专用客户端对此却鲜有支持
教程链接
使用SRV记录连接Minecraft JAVA 服务器

这要求客户端程序支持srv记录虽然记录本身是标准化的
但日常使用中的绝大部分程序都不支持srv记录
像Minecraft Java 版这样支持srv记录的程序是极少的教程链接
使用邮件通知端口变化

每当STUN穿透端口发生变化后发送邮件通知端口变化情况
用户再根据邮件内容手动修改程序中的端口

这虽然可以适应于所有的程序但其完全依靠人工修改端口
非常不便而且若端口变化较为频繁或穿透规则较多
会产生大量的通知邮件教程链接
使用端口转发

在之前的一个废弃方案中尝试过使用lucky的端口转发功能
或操作路由设备上的NAT进行端口转发

使用此方法时客户端程序只需要连接到本地或NAT上的一个固定端口
在由NAT或lucky转发到服务端侧STUN穿透的端口

而传递STUN穿透端口号的任务则交由TXT记录完成
每当STUN端口变化后其会被记录到一条TXT记录中
通过周期的查询这个TXT记录即可确定端口是否发生变化并修改端口转发

但这些措施需要部署在客户端侧
使用lucky端口转发加TXT记录查询脚本的方法
可能在效率和稳定性上不是很理想

而操作NAT也较为困难若使用软路由或已有的Linux设备则可能较为容易
但如果是只有Windows设备和硬路由就不是很方便了

虽然普通的Windows本身可以进行转发端口但这仅限于TCP
若要转发UDP端口则需要使用winsever 相比之下使用lucky反而可能会更加简单
旧方案链接

解决问题的思路

难点在于大部分的程序都没有适配端口需要动态更换的情况
其端口不方便进行更换毕竟这是一种相对少见的情况
这也意味着我们不能在软件本身上下手

更加可行的方法是使用组网这样需要通信的
服务端和客户端在同一个局域网中无需软件本身更换端口
更换端口的任务转移到了组网软件的身上

一般的P2P组网软件都使用UDP进行穿透其可以适应大部分NAT情况
但使用UDP传输似乎存在QOS现象使用TCP虽然会增加延迟但相对来说更稳定
但要使用TCP传输则可能需要搭建较为复杂的中继服务器

由于我们使用的是 STUN穿透全锥形NAT其和公网效果基本相同
只是端口号不固定但可以接受任意的地址和端口的连接
所以我们完全可以将两者组合使用

即先通过STUN穿透获得一个可以用的TCP端口
再使用这个端口进行组网

但这样意味着我们需要一个支持SRV或TXT记录的组网软件
以实现像端口转发方案中那样使用TXT记录传递端口号
本教程选择的这个组网软件是 VNT

使用VNT组网为非HTTP服务固定STUN穿透端口

由于我们使用lucky的STUN穿透运营商的 NAT1
除端口不能固定外和公网效果几乎相同
固不需要使用其自带的点对点穿透功能

且VNT服务端和客户端完全分离这也意味着
服务端想要访问虚拟局域网或打通其和物理局域网的连接
需要在服务端侧同时部署服务端和客户端

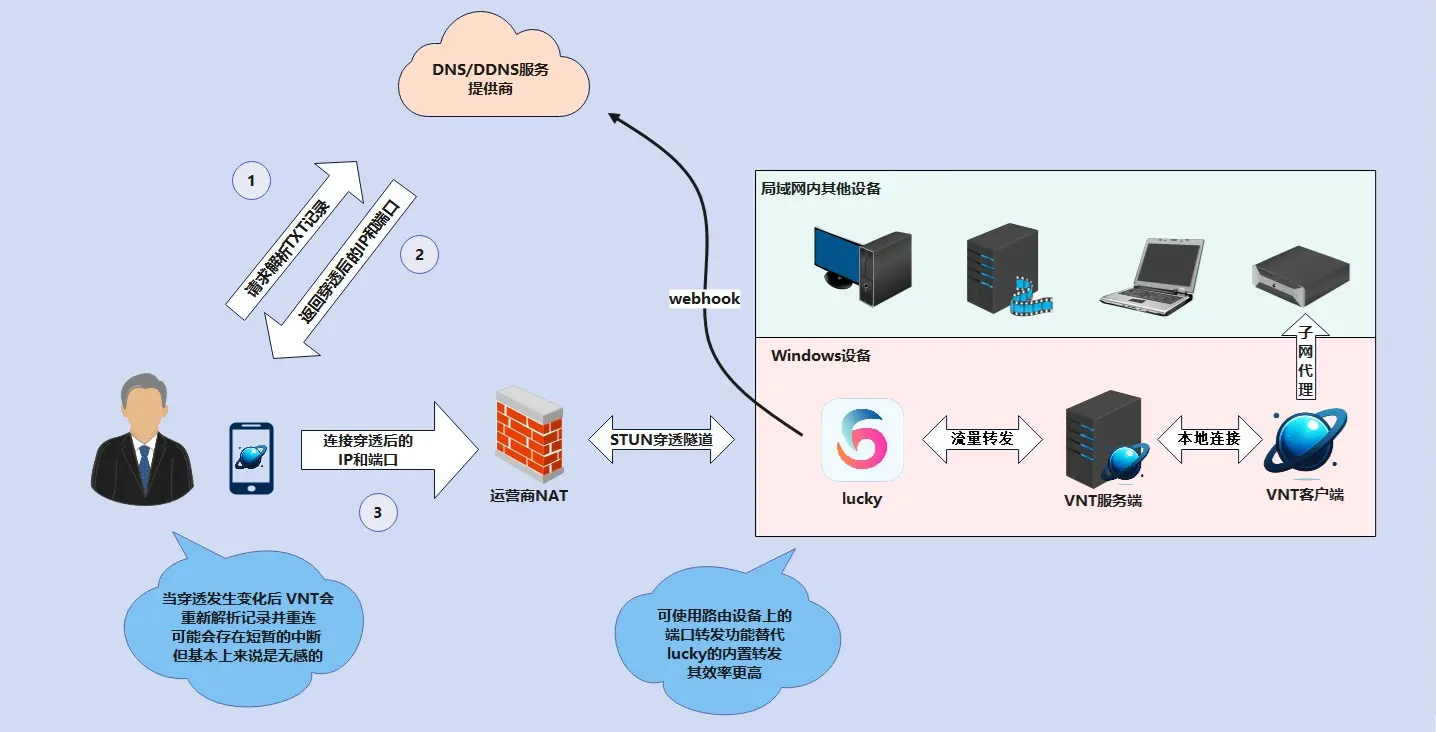

示意图

配置服务端

服务端的参数不多设置起来相对容易
不过要注册为win服务的话则要多一些步骤

下载VNTS

Github 项目地址：链接

教程中使用的Windows平台

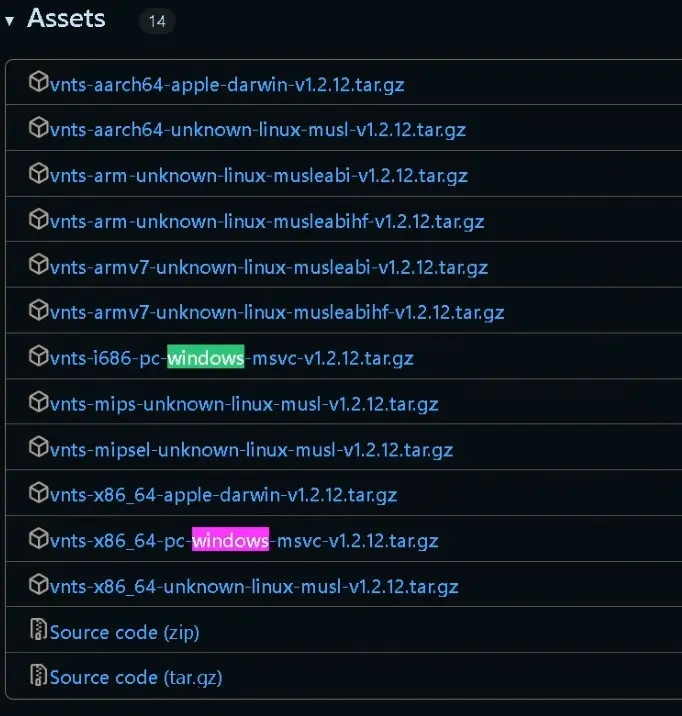

根据系统位数选择要下载的版本
64位系统选择x86-64 32位系统选i686

示例

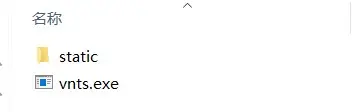

解压后得到下列文件
建议重命名一下文件夹减少嵌套的文件夹层数
让文件路径变的短一些这会方便之后的设置

注册为服务

直接使用命令行运行服务端并不方便
更好的方法是将其注册为系统服务
具体注册方法详见之前的教程 链接

VNTS并不支持从配置文件启动
不过其可调的参数并不多并不会非常麻烦

VNTS 文档：链接

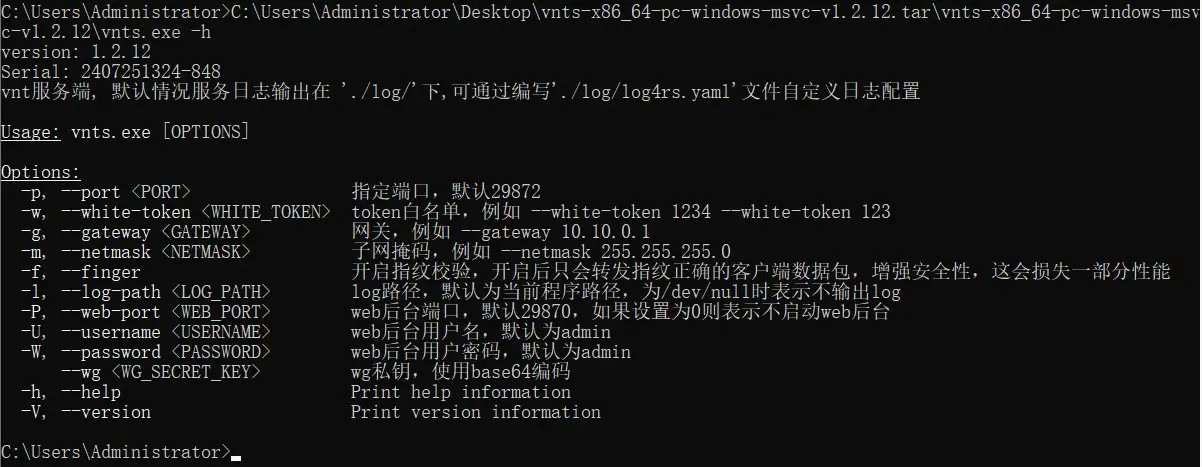

也可通过 -h 查看可用命令

示例

最重要的两个参数是 监听端口 和 网关地址

监听端口： 为客户端连接时指定的端口 UDP和TCP同号
网关地址： 即为 VNTS 在虚拟网络中所使用的地址
与子网掩码配合可确定虚拟网络的范围
这里使用192.168.34.1
子网掩码： 无特殊情况不需要进行修改默认为255.255.255.0
与上面的网关相配合得到的虚拟局域网范围为
192.168.34.1-192.168.34.255
Web UI： 仅用于查看已经连接的客户端
并没有修改参数的功能

WinSW配置文件设置参考

<service>
  <id>vntse</id>
  <name>VNT SERVER</name>
  <description>VNT服务端</description>
  <executable>C:\vnts-x86_64\vnts.exe</executable>
  <onfailure action="restart" delay="2 mins"/>
  <arguments>-p 8342 -g 192.168.34.1 -U ie12 -W 12345678</arguments>
<log mode="roll-by-size">
  <sizeThreshold>4096</sizeThreshold>
  <keepFiles>2</keepFiles>
</log>
</service>

值得注意的是vnt有自己的日志文件
其在控制台上不会显示日志
所以WinSW输出的日志内容不会很多

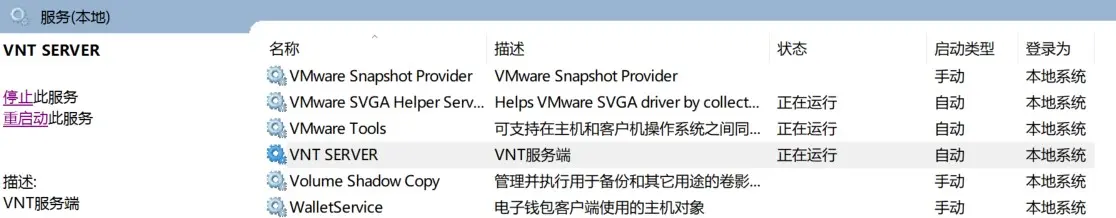

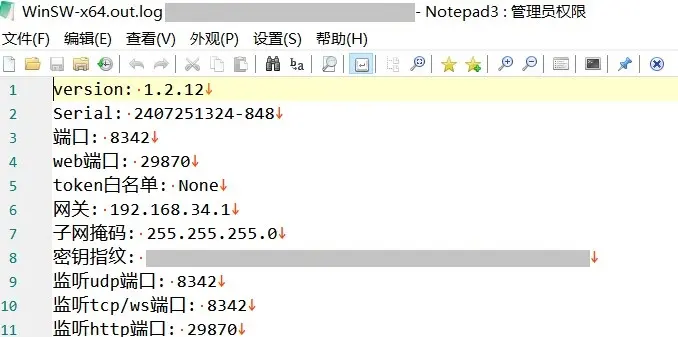

检视效果

配置本地客户端

在配置完服务端后我们还需要配置一个本地客户端
用于访问虚拟局域网和设备所在的物理局域网
其一般和服务端部署于同一设备

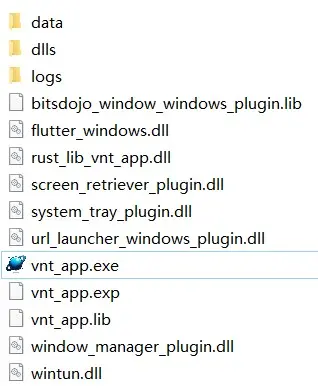

下载客户端

VNT Github 项目地址：链接

设置基础组网信息

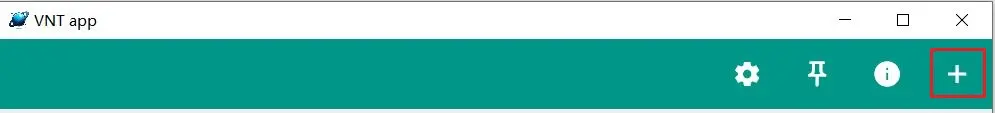

运行 vnt_app.exe 点击右上角的加号添加组网配置

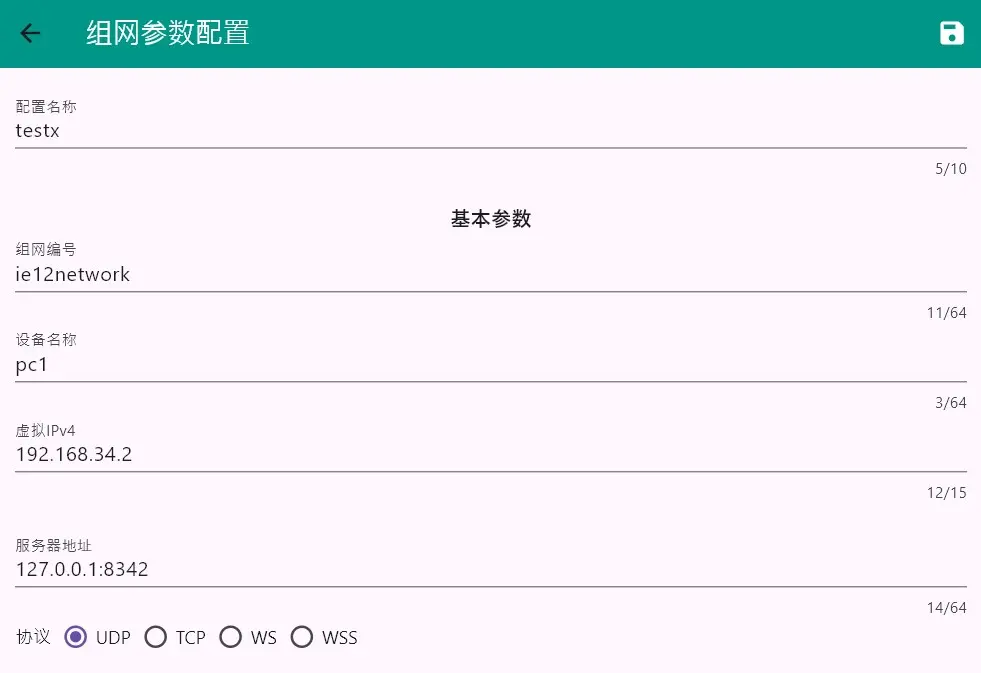

配置名称： 此组网配置文件的名称可任意填写
组网编号： 用于区分两设备是否在同一虚拟局域网
要组网的设备之间的组网编号必须相同
设备名称： 设置后可以更方便的确定虚拟局域网中设备
虚拟IPv4： 设备在虚拟局域网中使用的IP
使用的地址必须在服务端设置的地址范围中
留空表示由服务器自动分配建议手动指定
注意服务端已经本身已经占用了一个IP
服务器地址： 需要连接的服务器的地址和端口
这里填写之前部署好的本地服务器地址和端口
由于是在本地传输协议保持默认的UDP即可

示例

设置子网代理

填写完上述配置后就可以加入虚拟局域网了
但还不能还不能访问物理局域网需要设置子网代理
在服务端侧的客户端设置转发出口

本教程中设置的是 “点对网” 式的组网方法参考说明：链接
即虚拟局域网中的设备可以通过转发
访问物理局域网中的没有加入虚拟局域网的设备

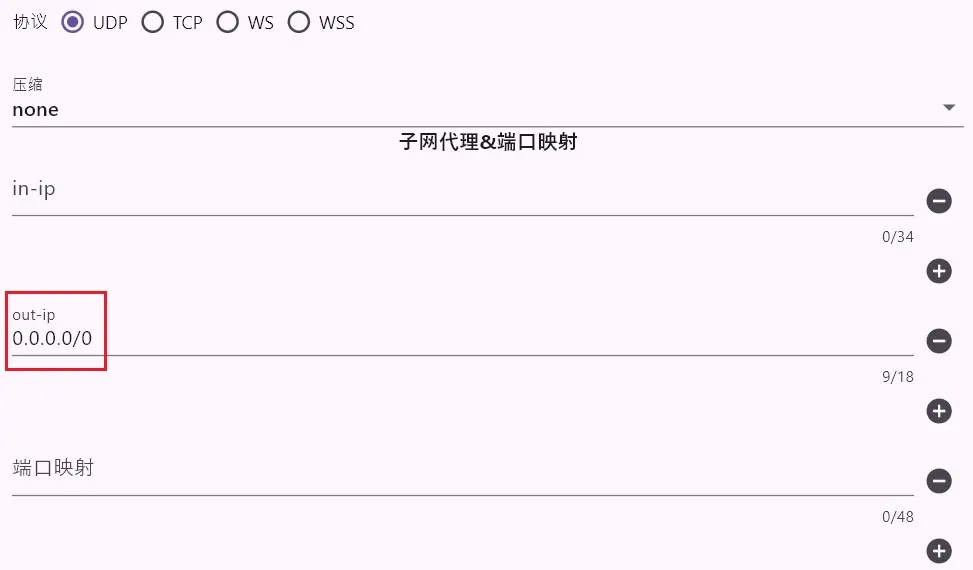

ip-out 即设置允许转出的流量
这里选择0.0.0.0表示允许转出任意目标的流量

示例

但是若想要让物理局域网中未加入虚拟网络的设备
主动的访问虚拟局域网中的设备就需要配置更多的内容了
详见：链接

其他设置

关闭打洞功能
VNT自带穿透功能在NAT类型合适的情况下
可以打通两客户端之间的P2P连接

但我们用的STUN穿透NAT1持续开启一个端口
达到一个近似公网的状态故不需要这个功能

所以要开启 强制中继 以防止节点之间
不通过STUN穿透后的中继服务器而是通过打洞直接进行P2P连接

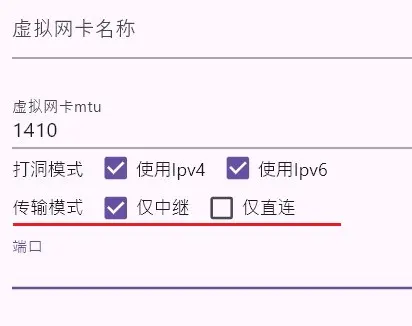

点击显示更多参数传输模式勾选仅中继
记得设置完成后点击右上角的保存按钮保存规则

示例

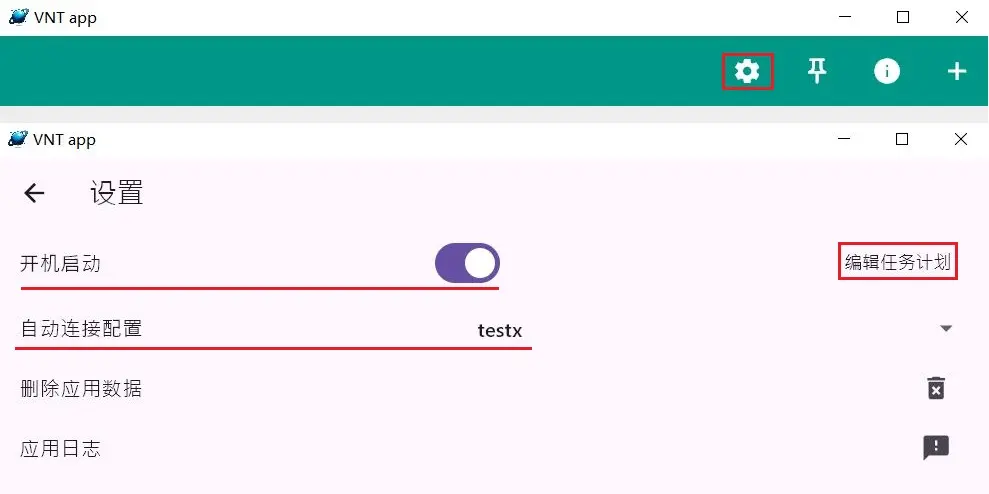

开机自动

由于其与VNTS配套使用故需要设置自启动
VTN本身集成了自启动选项

使用计划任务实现默认设置是需要有用户登录
才会运行程序当然也可以手动修改

示例

设置STUN穿透规则

由于是NAT1穿透我们可以自由选择协议TCP和UDP都可以
若稳定性优先可以选择TCP
若对延迟有较高要求则可以尝试一下UDP

STUN规则的设置方法可以参考之前的教程
在转发时应尽可能的使用路由设备上的端口转发功能
详见：链接

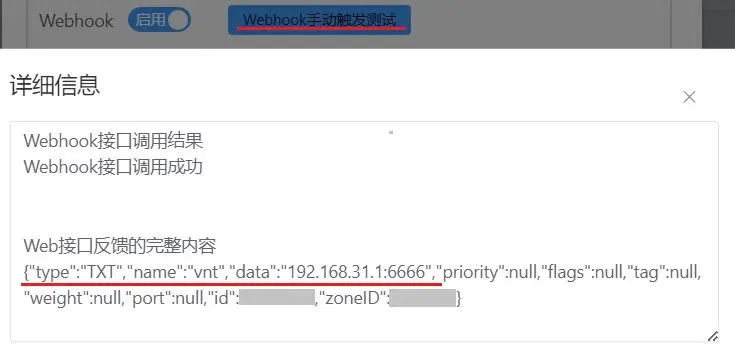

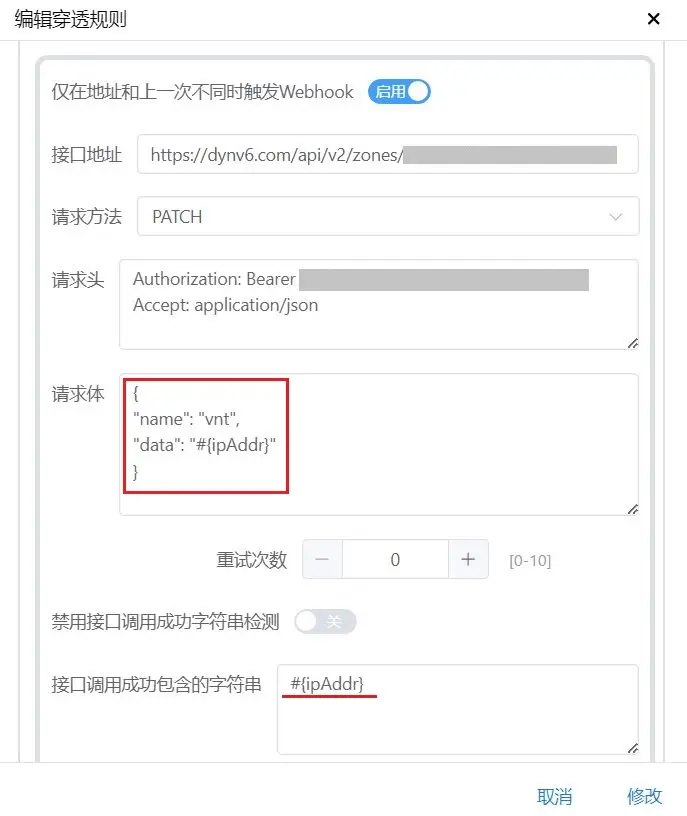

更新TXT记录

当STUN端口穿透端口发生变化时
我们可以通过webhook更新TXT记录中的端口号
以方便客户端及时重新解析并重连

为保证客户端可以及时更新端口
此TXT记录的TTL时间应该尽可能的短
更新TXT记录的方法详见之前的教程链接

记录内容格式IP:port 示例：1.2.3.4:8342
详见：链接

示例

配置客户端

设置完成服务端侧后还要设置客户端

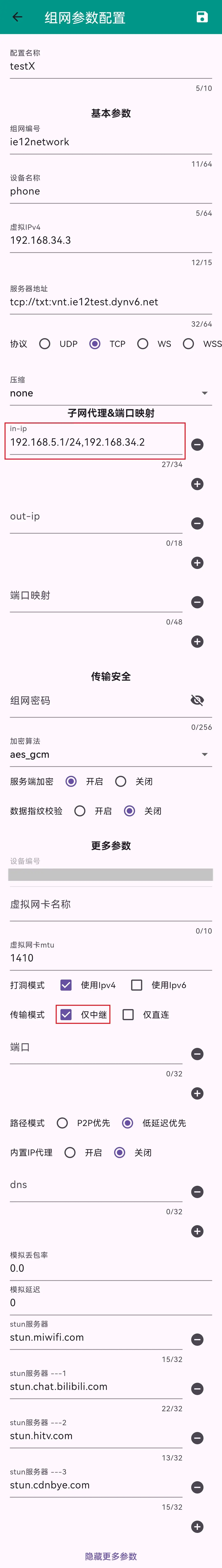

这里使用的是安卓客户端进行演示
其设置和上文中服务端侧的客户端设置基本相同

配置名称 与组网编号和之前设置的相同
设备名称根据实际需求填写
虚拟IPv4 可以留空由服务端自动分配
但这里还是手动指定
服务器 填写之前更新的TXT记录并且在前面加上txt:
示例：txt:vnt.ie12test.dynv6.net
协议选择TCP 前面会自动加上TCP协议头
关闭打洞功能
设置路由表 192.168.5.1/24,192.168.34.2
表示将客户端访问 192.168.5.1/24网段的的流量
转发到192.168.34.2

其中的 192.168.5.1/24即为物理局的域网的网段
而192.168.34.2就是我们之前设置的在服务端侧
的客户端的虚拟IP 其为流量的出口

示例

检视最终效果

查看连接和访问效果由于测试环境的网络情况不太好
故延迟看起来比较高实际使用时不会有这样的的有问题

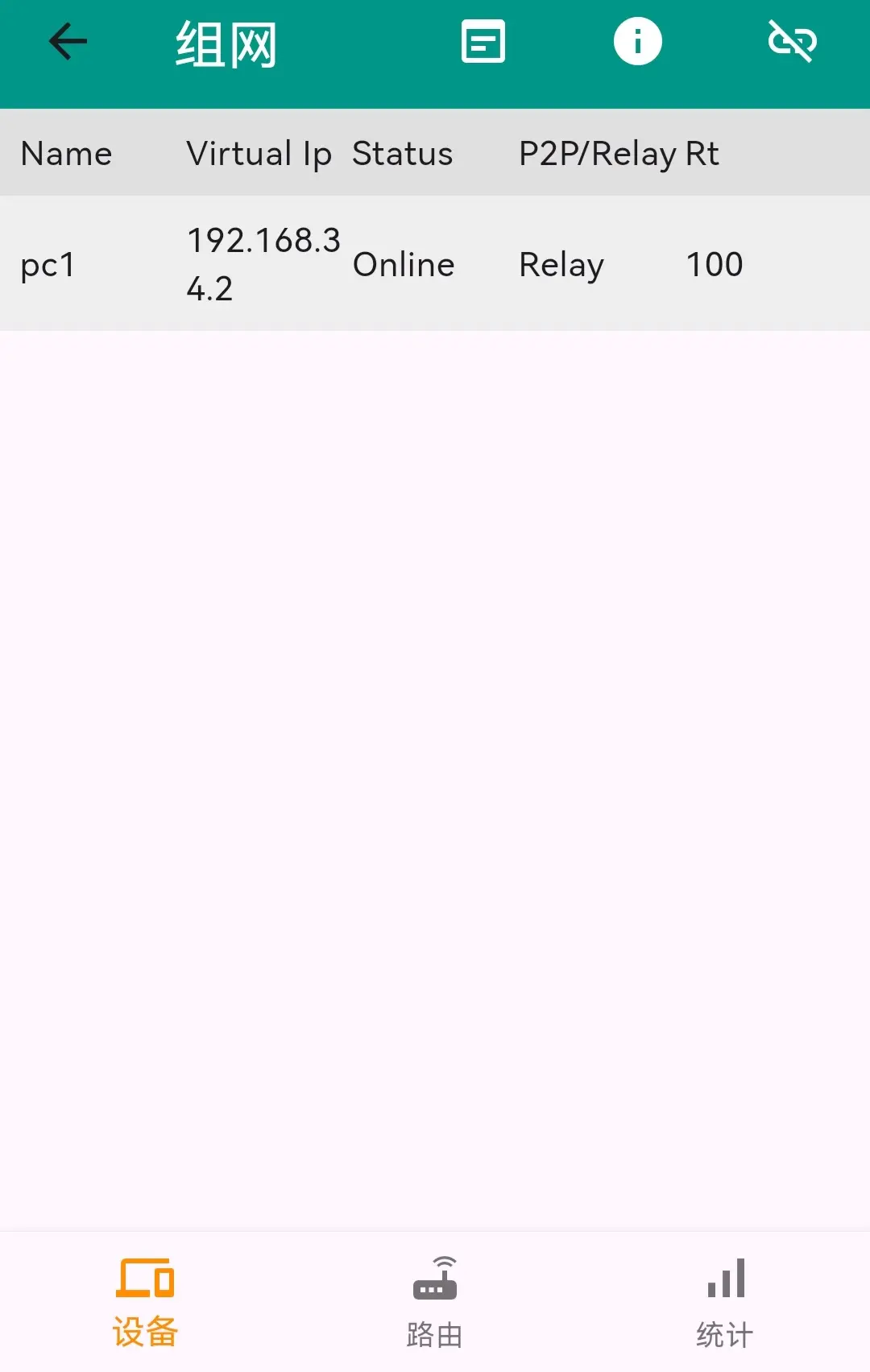

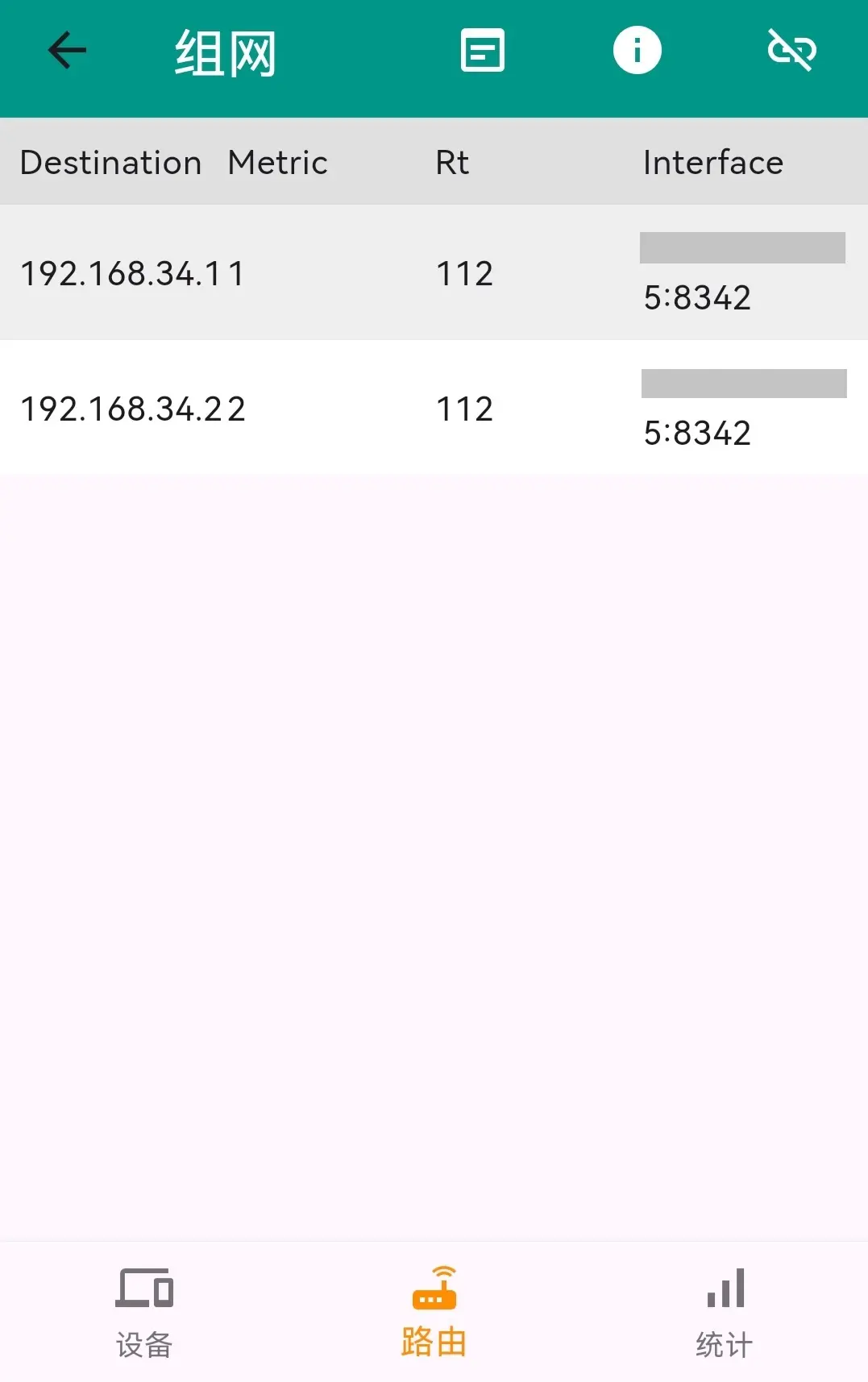

检视连接效果

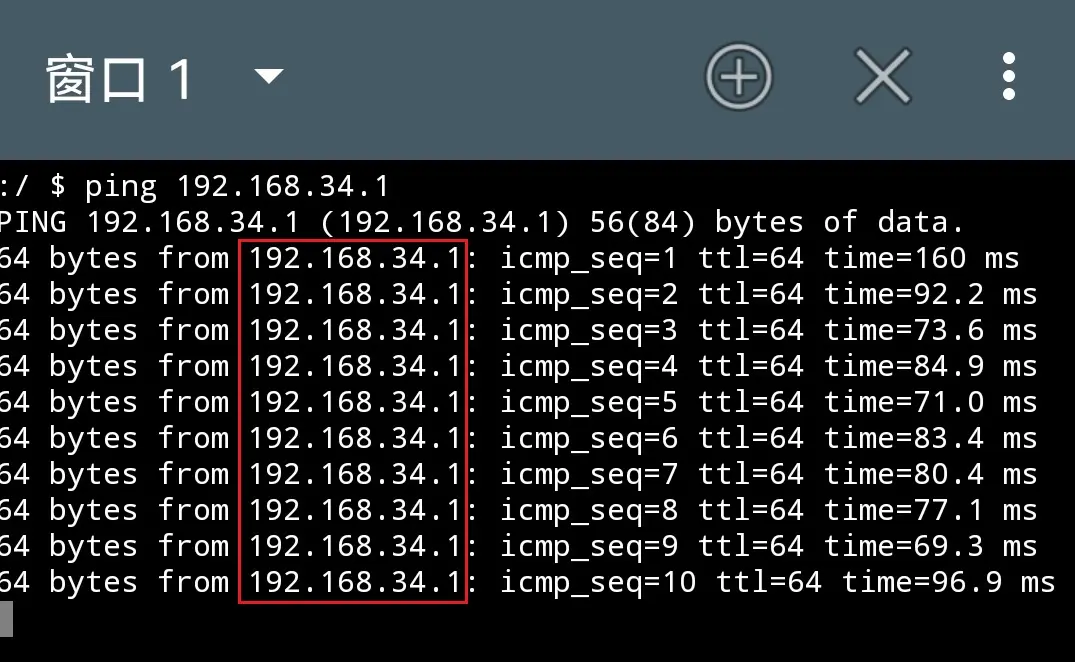

访问虚拟局域网

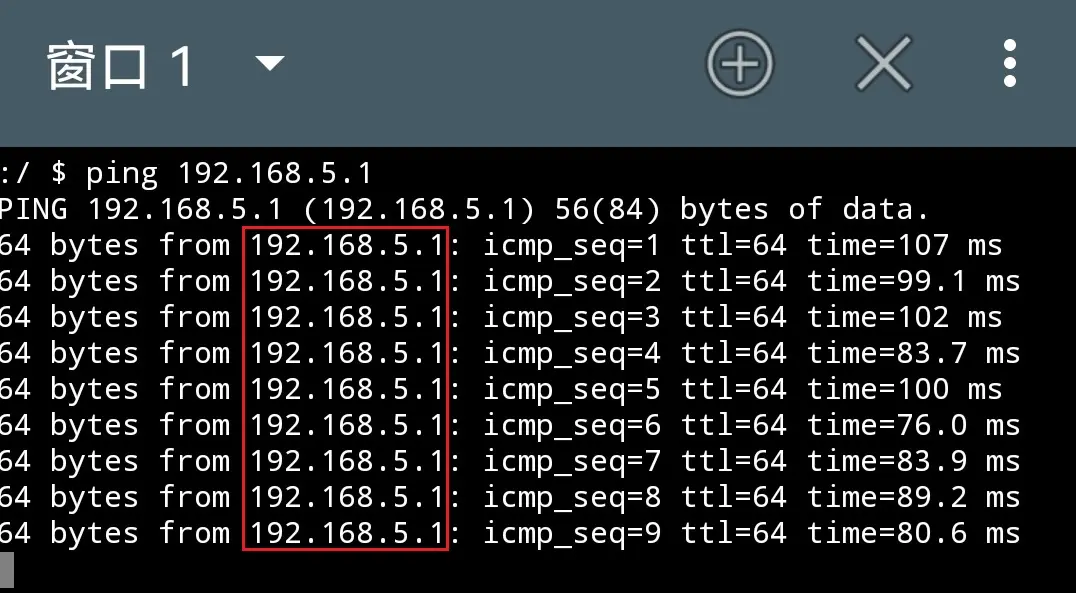

访问物理局域网

结尾

至此我们便实现了在Windows下使用VNT组网为非HTTP服务固定STUN穿透端口
事实上此方法并不局限于VNT这个软件
其适用于任何支持srv或txt记录亦或是其他便于修改端口号的组网程序
